Цельнометаллический смеситель жидкости с газом вместо узла из 12 элементов

Отрасль
Нефтегазовая промышленность
Задача

Оптимизация конструкции смесителя жидкости с газом (проект SLM Solutions и центра быстрого прототипирования Jurec).

Что сделано

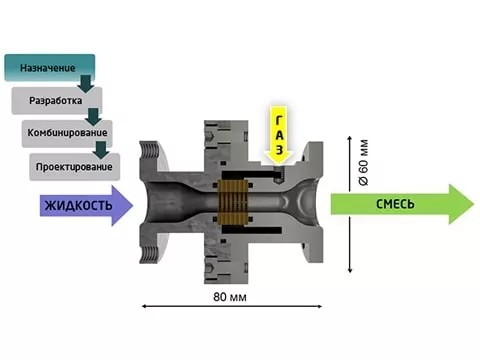

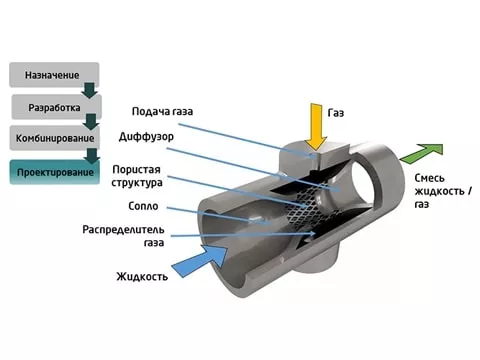

Топологическая оптимизация и изготовление на аддитивной установке печати металлами. В исходной конструкции для установки внутрь фильтра было необходимо сделать деталь разъемной в двух частях, требовались фланцы для крепления, прокладки, болты и пр. Новая конструкция представляет собой цельнометаллический корпус.

Результат
  • Получена деталь в цельном корпусе вместо 12 сборных элементов.
  • Нет прокладок, которые могут течь, и больших фланцев, на которые уходил металл.
  • Вес детали уменьшен на 96%.
  • Время изготовления сократилось на 50%.
  • Снижение производственных затрат составило 73%.
Оборудование
SLM 280 2.0
Технологии
Селективное лазерное плавление (SLM)
Читайте в блоге
Топологическая оптимизация геометрии изделия как путь повышения прибыльности предприятия
