3D-сканер Solutionix C500

Метрологическое решение для оцифровки мелких и средних объектов от 1 до 500 мм

  • Настраиваемая зона сканирования – от 90 до 500 мм
  • 2 камеры 5.0 Мп
  • Автоматический поворотный стол с вращением по трём осям
  • Технология фазовой триангуляции структурированного голубого света
  • Интуитивно понятное программное обеспечение ezScan
  • Компактность: сканер легко уместится на рабочем столе

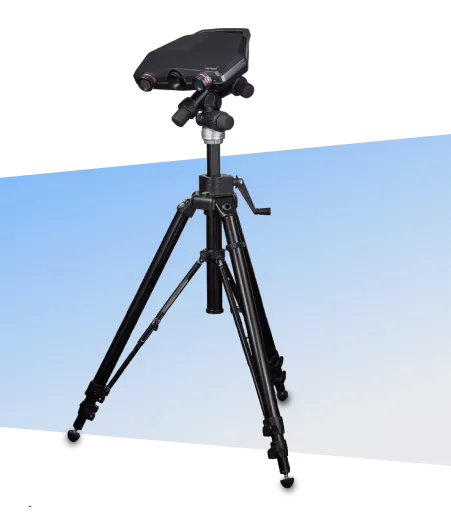

  • Возможность использования сканера на штативе
  • Имеет сертификат о внесении в Госреестр СИ
Запросить цену Скачать брошюру

Решаемые задачи

  • Контроль качества промышленных деталей, медицинских и ювелирных изделий
  • Обратное проектирование различных изделий со сложной структурой
  • Получение 3D‑моделей объектов с максимальной детализацией для создания 3D‑документации
Запросить тестовое сканирование

Примеры внедрения

Создание копии колеса турбины

Создание копии колеса турбины
Отрасль Машиностроение
Оборудование Solutionix C500

За 2 часа выполнено 3D‑сканирование изделия для последующего создания CAD‑модели и производства детали с помощью металлического литья.

Создание масштабированной копии барельефа

Создание масштабированной копии барельефа
Отрасль Культура и искусство
Оборудование Solutionix C500

Создан барельеф в увеличенном масштабе из глины, затем за 30 минут выполнено 3D‑сканирование объекта размером 300×200×10 мм и путем масштабирования в меньшую сторону изготовлена восковка полученной модели.

Создание люстры со множеством элементов

Создание люстры со множеством элементов
Отрасль Архитектура
Оборудование Solutionix C500

За 10 часов проведено сканирование всех элементов люстры для подготовки работ по золочению изделия сусальным золотом. Точность составила 8 микрон. Размеры люстры — 150×250×200 мм.

Сканирование ювелирной статуэтки

Сканирование ювелирной статуэтки
Отрасль Ювелирная промышленность
Оборудование Solutionix C500

За 3 часа выполнены измерения фигуры размером 350×250×100 мм и получена полигональная 3D‑модель в формате .STL с целью дальнейшей печати.

Контроль отклонений геометрии пластины

Контроль отклонений геометрии пластины
Отрасль Машиностроение
Оборудование Solutionix C500

Проведены сканирование пластины и контроль отклонений путем совмещения эталонной 3D‑модели с результатом сканирования. Время работы составило 1,5 часа.

Сканирование колеса насоса для нефтедобычи

Сканирование колеса насоса для нефтедобычи
Отрасль Нефтегазовая промышленность
Оборудование Solutionix C500

За 1 час проведено высокоточное 3D‑сканирование колеса с точностью до 8 микрон с целью дальнейшего производства путем металлического литья.

Сканирование лопатки турбины

Сканирование лопатки турбины
Отрасль Машиностроение
Оборудование Solutionix C500

За 1,5 часа выполнено сканирование лопатки турбины для дальнейшего построения твердотельной 3D‑модели. Точность измерений — 30 микрон.

Сканирование небольшой детали для 3D‑печати

Сканирование небольшой детали для 3D‑печати
Отрасль Машиностроение
Оборудование Solutionix C500

За 1 час выполнено сканирование детали размером 100×150×30 мм для последующей печати изделия из фотополимера.

Создание новой вилки для «Макдоналдс»

Создание новой вилки для «Макдоналдс»
Отрасль Медиа и развлечения
Оборудование Solutionix C500

За 1 час выполнено сканирование образца вилки для дальнейшего CAD‑моделирования, доработки формы и печати по технологии SLA.

Разработка чехла для телефона GALAXY FOLD

Разработка чехла для телефона GALAXY FOLD
Отрасль Медиа и развлечения
Оборудование Solutionix C500

За 2,5 часа выполнено сканирование чехла для телефона с гибким экраном для последующего обратного проектирования. Точность измерений — 30 мкм.

Воссоздание 3D‑модели электромеханического затвора

Воссоздание 3D‑модели электромеханического затвора
Отрасль Машиностроение
Оборудование Solutionix C500

За полчаса выполнены измерения затвора багажного отсека мотоцикла размером 180×90×30 мм и получена высокополигональная 3D‑модель корпуса. Точность сканирования — 20 микрон.

Изготовление рабочего колеса нефтяного насоса

Изготовление рабочего колеса нефтяного насоса
Отрасль Нефтегазовая промышленность
Оборудование Solutionix C500

За 1,5 часа проведено сканирование рабочего колеса насоса размером 70×70×25 мм и создана твердотельная 3D‑модель. Точность сканирования — 30 микрон.

Получение 3D‑модели колеса турбины

Получение 3D‑модели колеса турбины
Отрасль Машиностроение
Оборудование Solutionix C500

За 1 час выполнены измерения колеса турбины для дальнейшего изготовления детали. Точность данных сканирования составила 8 микрон.

Больше проектов и примеров внедрения 3D‑сканирования в производство — в блоге 3D‑экспертов

Технические характеристики

Solutionix C500 Solutionix D500 Solutionix D700
Разрешение фотокамеры 5 Мп 2 Мп 6,4 Мп
Зона сканирования 90→68 × 56 × 40;
175→136 × 111 × 75;
350→264 × 218 × 150;
500→385 × 312 × 210 мм
120 мм 100 мм
Размер объектов сканирования 1 - 500 мм 1 – 120 мм 1 – 100 мм
Относительная погрешность (точность) 90→± 0,010;
175→± 0,015;
350→± 0,020;
500→± 0,030 мм
±0,010 мм ±0,010 мм
Источник света Структурированный голубой свет (LED) Структурированный голубой свет (LED) Структурированный голубой свет (LED)
Принцип сканирования Оптическая триангуляция с фазовым сдвигом Оптическая триангуляция с фазовым сдвигом Оптическая триангуляция с фазовым сдвигом
Разрешение 90→0,028; 175→0,056;
350→0,11; 500→0,157 мм
0,056 мм 0,029 мм
Плоскости перемещения Поворотный автоматический стол (TA 300+) с 3 плоскостями перемещения (оси: качение и вращение. По двум осям вращение, по одной — качение) Поворотный автоматический стол с 2 плоскостями перемещения (оси: качение и вращение) Поворотный автоматический стол с 2 плоскостями перемещения (оси: качение и вращение)
Опция цветного сканирования + + +
Формат выходных данных STL, OBJ и др. STL, OBJ и др. STL, OBJ и др.
Размеры (ШхАхВ) 315 × 270 × 80 мм (только сканер, без стенда) 290 × 290 × 340 мм 290 × 290 × 340 мм
Встроенное программное обеспечение ezScan ezScan ezScan
Вес 2,3 кг (только сканер, без стенда) 12 кг 12 кг
Сертификаты Прибор внесен в Госреестр СИ Прибор внесен в Госреестр СИ Прибор внесен в Госреестр СИ
Гарантия 12 месяцев 12 месяцев 12 месяцев

Аксессуары в комплекте

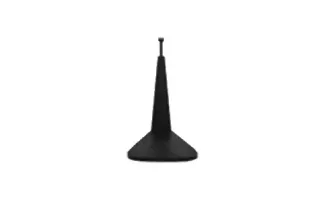

Стойка для сканера

Подставка предназначена для крепления поворотного стола и головы 3D‑сканера

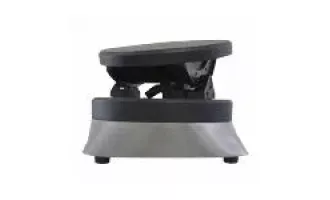

Поворотный стол (мод. ТА300)

Обеспечивает вращение модели на 360 градусов

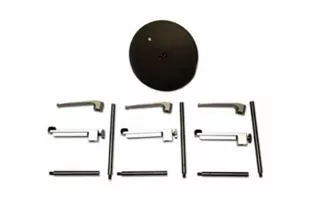

Комплект зажимной оснастки

Предназначен для фиксации изделия на поворотном столе и предотвращения его смещения в процессе 3D‑сканирования

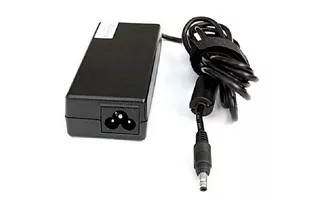

Адаптер питания от сети переменного тока

Предназначен для зарядки 3D‑сканеров Solutionix

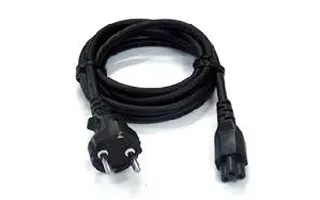

Кабель питания для адаптера

Предназначен для зарядки 3D‑сканеров Solutionix

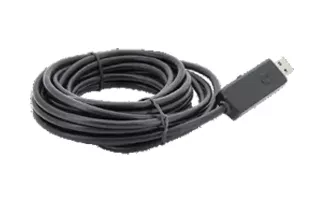

Кабель передачи данных USB

Предназначен для размещения 3D‑сканера на расстоянии до 5 метров от рабочей станции (ПК)

Калибровочная пластина с комплектом крепежа

Предназначена для калибровки 3D‑сканера

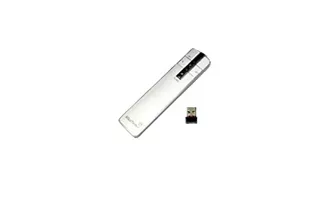

Пульт ДУ

Используется при 3D‑сканировании для упрощения работы со сканером

Калибровочная панель

Предназначена для калибровки 3D‑сканера

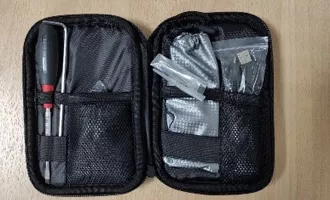

Комплект инструментов

Нужен для сборки и разборки сканера, закрепления деталей на поворотном столе

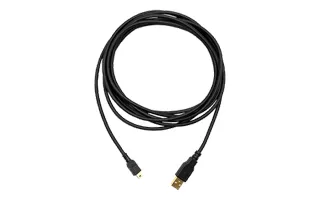

Кабель передачи данных

Предназначен для размещения 3D‑сканера на расстоянии до 5 метров от рабочей станции (ПК)

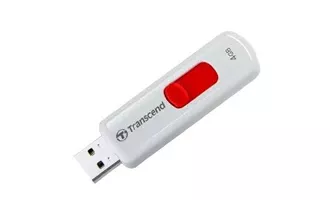

USB-флеш-диск с ПО ezScan

Предназначен для установки программного обеспечения сканера на ПК

promo

Остались вопросы?

Наши эксперты бесплатно проконсультируют вас
по решениям Solutionix

Совместимые программные продукты

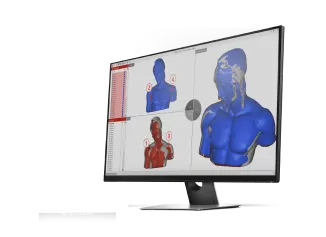

ezScan
ezScan
Интуитивно понятный и простой в использовании продукт для обработки данных 3D-сканирования
  • Автоматизация процесса трёхмерных измерений
  • Лёгкое построение собственной траектории сканирования
  • Продвинутая обработка полученных данных
  • Индивидуальная настройка интеграции с помощью интерфейса прикладного программирования (API)
Входит в комплект

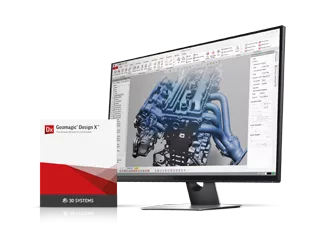

Geomagic Design X
