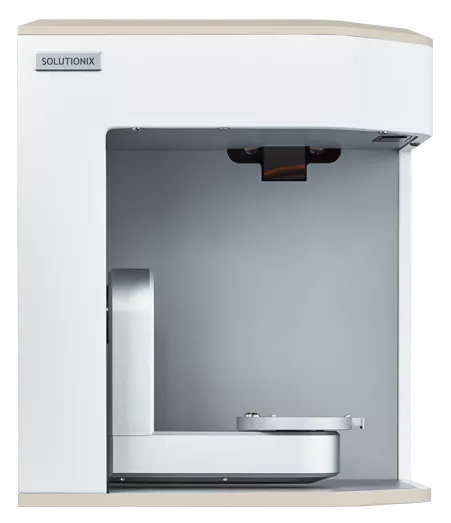

3D-сканер Solutionix D700

Сложные измерения небольших объектов с разрешением до 29 мкм

  • Технология: оптическая триангуляция с фазовым сдвигом
  • Принцип сканирования: структурированный голубой свет
  • Высокая скорость измерений за счет функции активной синхронизации
  • Автоматический стол с 2 плоскостями перемещения (оси: качение и вращение)
  • Возможность цветного сканирования объектов от 1 до 100 мм с точностью до ±0,010 мм
  • 2 камеры с высоким разрешением 6,4 Мп
  • Интуитивно понятное программное обеспечение ezScan
  • Компактность: сканер легко уместится на рабочем столе
  • Прибор внесен в Госреестр СИ
Запросить цену Скачать брошюру
Solutionix D700

Решаемые задачи

  • Сканирование детализированных изделий для 3D‑печати в ювелирной отрасли и дизайне
  • Обратное проектирование изделий
  • Контроль качества промышленных деталей, медицинских и ювелирных изделий
  • Получение 3D‑моделей объектов с максимальной детализацией для создания 3D‑документации
Solutionix D700 Запросить тестовое сканирование

Примеры внедрения

Получение 3D-модели сувенира

Получение 3D-модели сувенира
Отрасль Ювелирная промышленность
Оборудование Solutionix D700

За 1 час выполнено 3D‑сканирование сувенира размером 80×70×60 мм для дальнейшего производства. Точность измерений составила 4 микрона.

Создание 3D-модели сверла

Создание 3D-модели сверла
Отрасль Машиностроение
Оборудование Solutionix D700

За 1 час проведено 3D‑сканирование образца сверла с точностью до 10 микрон, затем созданы плоскости кромки и замерены их углы.

Создание 3D-модели колеса для насоса

Создание 3D-модели колеса для насоса
Отрасль Машиностроение
Оборудование Solutionix D700

Проведено 3D‑сканирование образца колеса размером 100×100×40 мм для дальнейшего создания нового изделия. Время измерений составило 18 минут.

Контроль качества детали маховика

Контроль качества детали маховика
Отрасль Приборостроение
Оборудование Solutionix D700

За 15 минут выполнено сканирование стальной детали маховика с точностью 0,03 мм и создана 3D‑модель для последующего контроля качества.

Больше проектов и примеров внедрения 3D‑сканирования в производство — в блоге 3D‑экспертов

Технические характеристики

Solutionix C500 Solutionix D500 Solutionix D700
Разрешение фотокамеры 5 Мп 2 Мп 6,4 Мп
Зона сканирования 90→68 × 56 × 40;
175→136 × 111 × 75;
350→264 × 218 × 150;
500→385 × 312 × 210 мм
120 мм 100 мм
Размер объектов сканирования 1 - 500 мм 1 – 120 мм 1 – 100 мм
Относительная погрешность (точность) 90→± 0,010;
175→± 0,015;
350→± 0,020;
500→± 0,030 мм
±0,010 мм ±0,010 мм
Источник света Структурированный голубой свет (LED) Структурированный голубой свет (LED) Структурированный голубой свет (LED)
Принцип сканирования Оптическая триангуляция с фазовым сдвигом Оптическая триангуляция с фазовым сдвигом Оптическая триангуляция с фазовым сдвигом
Разрешение 90→0,028; 175→0,056;
350→0,11; 500→0,157 мм
0,056 мм 0,029 мм
Плоскости перемещения Поворотный автоматический стол (TA 300+) с 3 плоскостями перемещения (оси: качение и вращение. По двум осям вращение, по одной — качение) Поворотный автоматический стол с 2 плоскостями перемещения (оси: качение и вращение) Поворотный автоматический стол с 2 плоскостями перемещения (оси: качение и вращение)
Опция цветного сканирования + + +
Формат выходных данных STL, OBJ и др. STL, OBJ и др. STL, OBJ и др.
Размеры (ШхАхВ) 315 × 270 × 80 мм (только сканер, без стенда) 290 × 290 × 340 мм 290 × 290 × 340 мм
Встроенное программное обеспечение ezScan ezScan ezScan
Вес 2,3 кг (только сканер, без стенда) 12 кг 12 кг
Сертификаты Прибор внесен в Госреестр СИ Прибор внесен в Госреестр СИ Прибор внесен в Госреестр СИ
Гарантия 12 месяцев 12 месяцев 12 месяцев

Аксессуары в комплекте

Калибровочная пластина с комплектом крепежа

Калибровочная пластина с комплектом крепежа

Предназначена для калибровки 3D‑сканера

Кабель питания для адаптера

Кабель питания для адаптера

Предназначен для зарядки 3D‑сканеров Solutionix

Кабель передачи данных USB

Кабель передачи данных USB

Предназначен для размещения 3D‑сканера на расстоянии до 5 метров от рабочей станции (ПК)

Комплект зажимной оснастки

Комплект зажимной оснастки

Предназначен для фиксации изделия на поворотном столе и предотвращения его смещения в процессе 3D‑сканирования

promo

Остались вопросы?

Наши эксперты бесплатно проконсультируют вас
по решениям Solutionix

Совместимые программные продукты

ezScan
ezScan
Интуитивно понятный и простой в использовании продукт для обработки данных 3D-сканирования
  • Автоматизация процесса трёхмерных измерений
  • Лёгкое построение собственной траектории сканирования
  • Продвинутая обработка полученных данных
  • Индивидуальная настройка интеграции с помощью интерфейса прикладного программирования (API)
Входит в комплект
Geomagic Design X
Geomagic Design X
Полнофункциональный программный продукт для обратного проектирования
  • Объединяет обработку САПР и данных 3D‑сканирования на основании конструкции
  • Воссоздание истории построения САD‑детали в таких ПО, как: SOLIDWORKS®, Siemens NX®, Solid Edge, Autodesk Inventor®, PTC Creo® и Pro/ENGINEER®
  • Полное воссоздание моделей по отсканированным данным
  • Многообразие инструментов и алгоритмов обработки данных
Приобретается отдельно
Geomagic Control X
Geomagic Control X
Программная платформа для автоматизации контроля качества
  • Полноценные отчеты с возможностью автоматического генерирования результатов анализа
  • Сравнение полученных данных как с эталоном, так и с другими данными
  • Поддержка большого количества форматов для контроля и анализа данных из различных источников
  • Широкий набор измерительных инструментов для работы с 3D‑моделями и другими CAD‑данными
Приобретается отдельно
