Профессиональная система для 3D‑сканирования средних и крупных объектов на производстве

ZG Technology

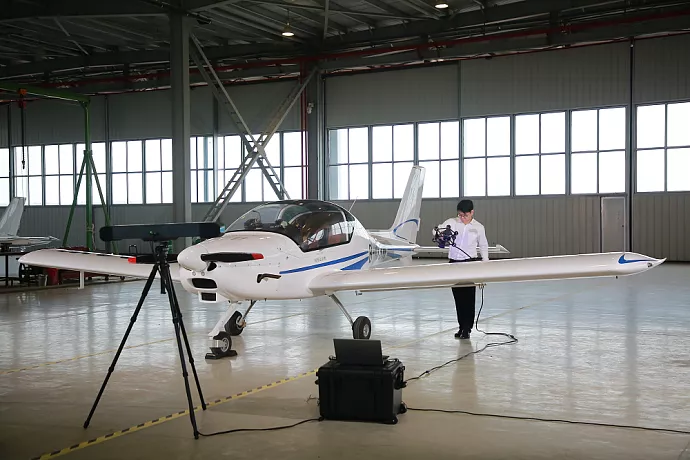

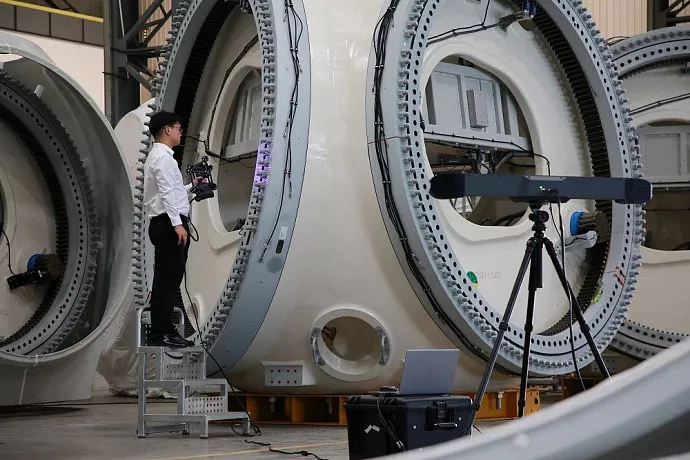

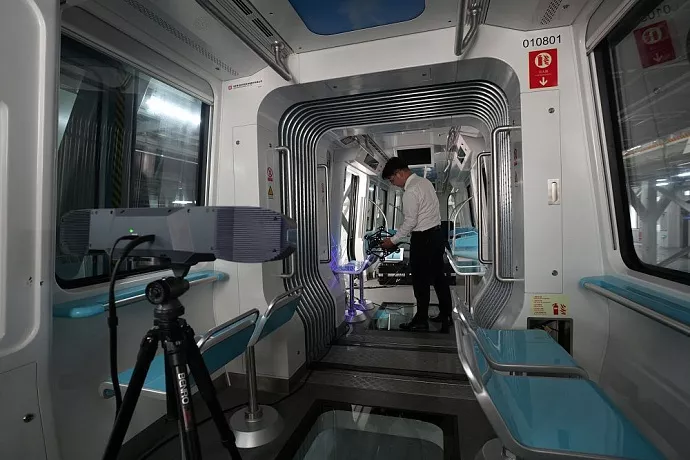

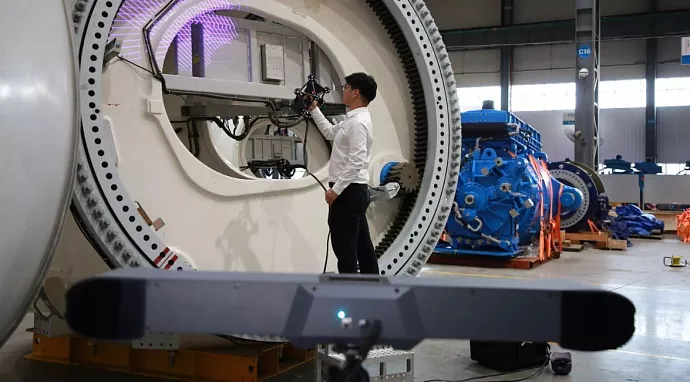

В 2024 году вышли обновления портативной оптической системы 3D‑сканирования HYPERSCAN. Устройства серии HYPERSCAN c оптическим трекером позволяют полностью сканировать детали среднего и крупного размера без размещения каких-либо меток, в самых сложных производственных условиях.

Благодаря большей дальности захвата данных, высокой точности, высокой скорости сканирования и более легкой конструкции характеристики новой серии HYPERSCAN стали еще более мощными. Это идеальное решение для использования в тяжелой промышленности, для отслеживания износа, контроля качества, оцифровки и других задач.

Все, что вам необходимо для сканирования, находится в одном кейсе. Оборудование легко переносить, хранить и подготавливать к эксплуатации.

Преимущества:

  • Максимальная зона сканирования — 100 м3
  • Объемная точность — 0,05 мм
  • Скорость сканирования — 3 150 000 измерений в секунду
  • Трекер на 37% легче по сравнению с предыдущими версиями

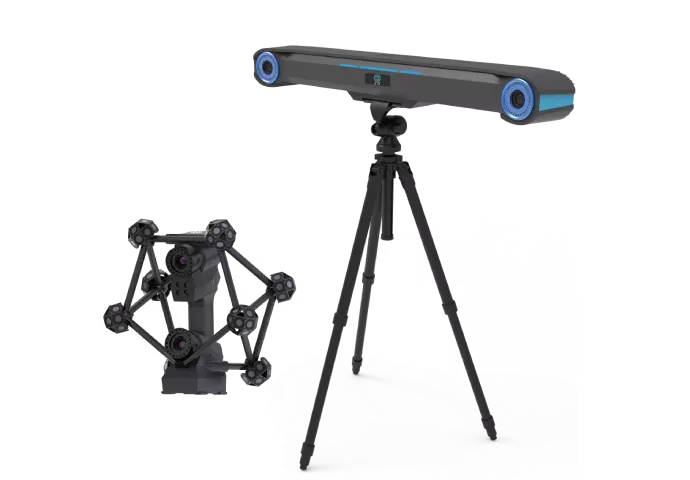

Комплектация системы HYPERSCAN:

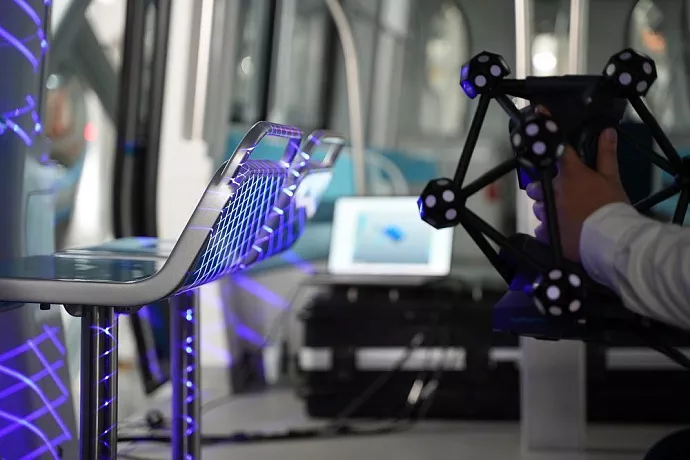

  • Высокотехнологичный сканер HYPERSCAN

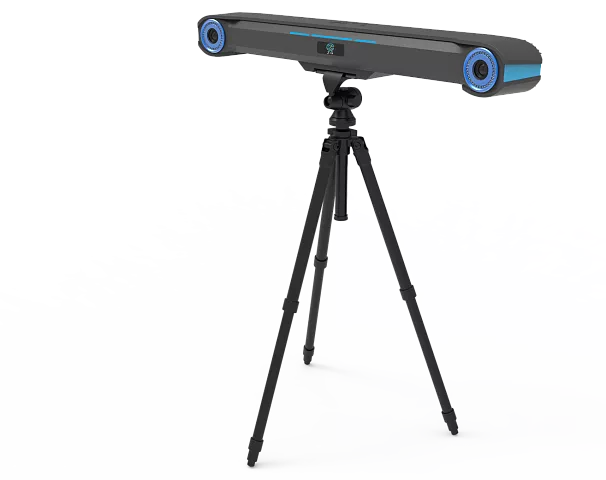

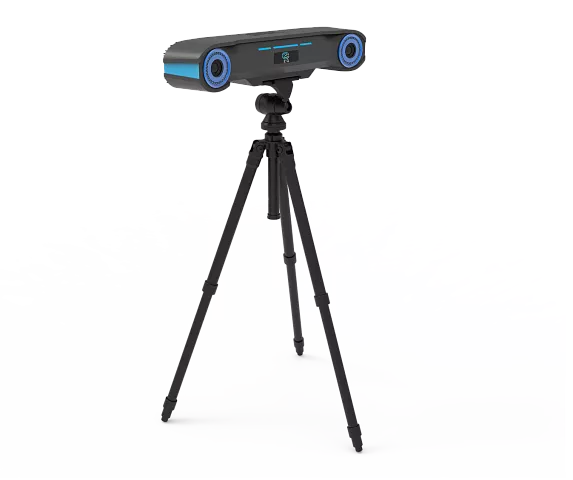

  • Оптический трекер ZG‑TRACK SUPER (диапазон 7 м) или ULTRA (диапазон 4,2 м)
  • Противоударный кейс для переноски сканера и трекера
  • Калибровочная панель
  • Кабель подключения
  • Блок питания
HyperScan Plus HyperScan DX-B HyperScan Ultra HyperScan Super
Скорость измерений 2 100 000 измерений в секунду (стандартный режим)
850 000 измерений в секунду (режим высокой точности)
2 200 000 измерений в секунду (стандартный режим)
1 200 000 измерений в секунду (режим высокой точности)
3 150 000 измерений в секунду (стандартный режим)
1 300 000 измерений в секунду (режим высокой точности)
3 150 000 измерений в секунду (стандартный режим)
1 300 000 измерений в секунду (режим высокой точности)
Зона сканирования 600 х 550 мм 550 х 500 мм 600 х 550 мм 550 х 500 мм

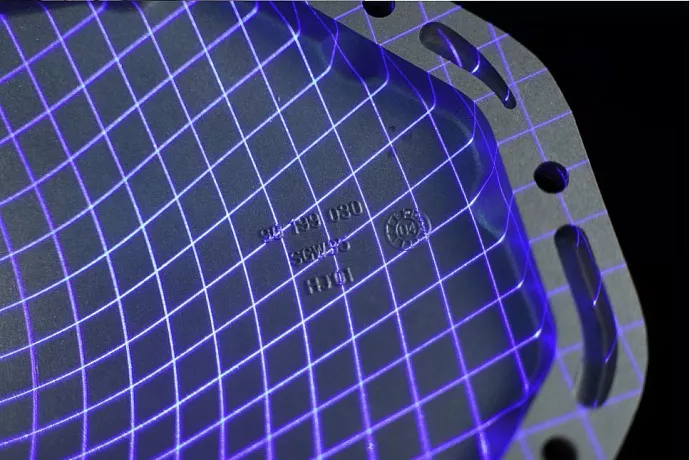

Источник света 34 синие лазерные линии + 1 доп. линия + 7 параллельных лазерных линий 26 синих лазерных линий + 1 доп. линия + 7 параллельных лазерных линий 34 синие лазерные линии + 1 доп. линия + 7 параллельных лазерных линий 34 синие лазерные линии + 1 доп. линия + 7 параллельных лазерных линий
Класс лазера Класс 2 (безопасный для глаз)
Разрешение До 0,02 мм До 0,02 мм
Точность До 0,025 мм До 0,025 мм
Расстояние до объекта 350 мм 350 мм
Глубина резкости 400 мм 400 мм
Беспроводной аккумуляторный модуль ZG Free Box Поддержка 3D-сканера и трекера
Диапазон размеров деталей (рекомендуемый) 0,1 ~ 8 м 0,1 ~ 8 м 0,1 ~ 8 м 0,1 ~ 12 м
Вес сканера 1,5 кг 1,5 кг
Вес трекера ZG-Track 9 кг 9 кг 5,7 кг 7,4 кг
Подключение USB 3.0 USB 3.0/Ethernet
Рабочая температура –20 - 40°C –20 - 40°C
Допустимая влажность (без конденсата) 10% – 90% 10% – 90%
Форматы экспорта данных .stl, .ply, .obj, .txt, .xyz, .asc. и др. (настраивается)
Встроенное ПО ZG Scanning Software
Совместимое ПО PointShape, Geomagic и др.
Cистема самопозиционирования (с трекером)
Объемная точность в объеме 9,6 м3 (3,5 м) 0,060 мм 0,064 мм 0,06 мм 0,05 мм
Объемная точность в объеме 17,6 м3 (4,2 м) 0,075 мм 0,078 мм 0,075 мм 0,06 мм
Объемная точность в объеме 42 м³ (5,2 м) X X X 0,07 мм
Объемная точность в объеме 74 м³ (6,3 м) X X X 0,09 мм
Объемная точность в объеме 100 м³ (7 м) X X X 0,14 мм
Объемная точность (с системой фотограмметрии PhotoShot) 0,044 + 0,015 мм/м 0,044 + 0,015 мм/м 0,044 + 0,015 мм/м 0,03 + 0,015 мм/м
Cистема самопозиционирования за счет маркеров (без трекера)
Объемная точность в режиме сканирования 0,02 + 0,03 мм/м 0,02 + 0,035 мм/м
Объемная точность (с PhotoShot) в режиме сканирования 0,02 + 0,015 мм/м 0,02 + 0,015 мм/м
Объемная точность в режиме мгновенного измерения отверстий 0,03 + 0,03 мм/м 0,03 + 0,035 мм/м
Объемная точность (с Photoshot) в режиме мгновенного измерения отверстий 0,03 + 0,015 мм/м 0,03 + 0,015 мм/м
Комплектация Оптический трекер ZG-Track
Адаптер питания
Штатив для ZG-Track
Калибровочная шкала для ZG-Track
Электронный ключ
4 кабеля USB 3.0 (8 м)
Калибровочная панель для 3D-сканера
Светоотражающие метки (16 мм – 300 шт., 6 мм – 1000 шт., 3 мм – 1000 шт.)
Переходник USB Type C
USB-разветвитель
Зажим кабеля
2 кейса для переноски
Портативная КИМ ZG-Probe
Щуп 3 мм
Bluetooth-ресивер
Калибровочный конус для ZG-Probe
Гарантия 12 месяцев
