Демозал iQB Technologies – единая многофункциональная платформа для iQB LAB и RP-центра компании

В демозале представлено новейшее 3D‑оборудование и ПО от ведущих мировых производителей:

  • стереолитографические 3D‑принтеры ProtoFab SLA600 DLC, ProtoFab SLA800 DLC
  • ручной лазерный 3D‑сканер с оптическим трекером HyperScan Plus
  • ручной лазерный 3D‑сканер ZG AtlaScan, мобильный лазерный 3D‑сканер ZG CereScan
  • 3D-принтеры для печати воском FlashForge Waxjet
  • оборудование для постобработки изделий, напечатанных на 3D‑принтерах
  • геодезические лазерные сканеры FARO и AM.TECH
  • стационарные 3D‑сканеры для изделий с мелкими деталями от компаний RangeVision и Solutionix
  • фотограмметрия и ПО от компании Creaform
  • программное обеспечение для обработки данных 3D‑сканирования Geomagic, PointShape
  • программное обеспечение для подготовки моделей к 3D‑печати Materialise, VoxelDance

Оборудование в демозале регулярно обновляется. О новинках и расширении парка оборудования в нашем центре следите в новостях.

Демозал iQB Technologies по 3D‑печати расположен по адресу ул. Рябиновая, д. 14А, по 3D‑сканированию по адресу ул. Минская, д. 2Ж. Для посещения демозала необходима предварительная запись.

Посетить демозал

НАШЕ ОБОРУДОВАНИЕ И ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

3D-принтеры

  • ProtoFab SLA 600 DLC

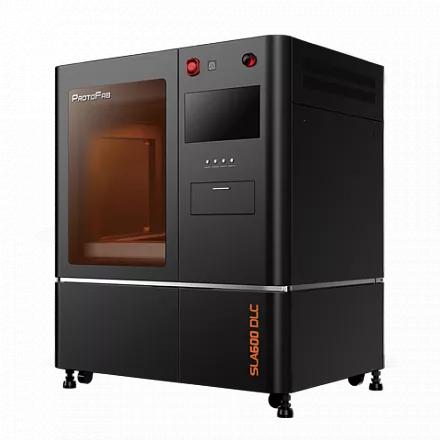

ProtoFab SLA 600 DLC

Технология печати: SLA (Stereolithography Apparatus) - технология лазерной стереолитографии, основанная на послойном отверждении жидкого материала под действием луча лазера

Материал печати: Фотополимер (SLA) - жидкий материал, который под действием лучей лазера или УФ-проектора меняет свои физические свойства, затвердевая в процессе печати

Размер камеры построения (Ш × Д × В) 600x600x400 мм

Толщина слоя печати: 0.05 - 0,25 мм

  • ProtoFab SLA800 DLC

ProtoFab SLA800 DLC

Технология печати: SLA (Stereolithography Apparatus) - технология лазерной стереолитографии, основанная на послойном отверждении жидкого материала под действием луча лазера

Материал печати: Фотополимер (SLA) - жидкий материал, который под действием лучей лазера или УФ-проектора меняет свои физические свойства, затвердевая в процессе печати

Размер камеры построения (Ш × Д × В) 800 × 800 × 550 мм

Толщина слоя печати: 0,1 мм

  • FlashForge WaxJet 400

FlashForge WaxJet 400

Технология печати: MJP (MultiJet Printing) — многоструйное моделирование с помощью фотополимерного или воскового материала

Материал печати: воск — экологически безопасный растворимый материал, широко используемый при производстве изделий методом литья по выплавляемым моделям

Размер камеры построения (Ш × Д × В): 289 х 218 х 150 мм

Толщина слоя печати: 0,016 мм

3D-сканеры и фотограмметрия

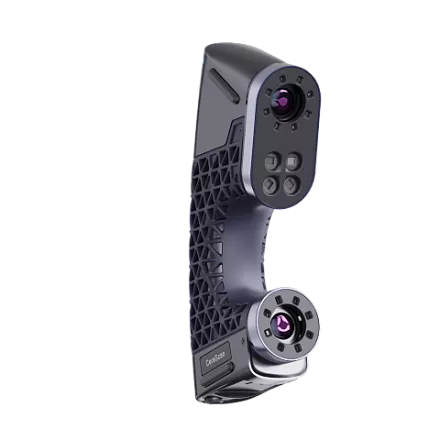

  • ZG CereScan

ZG CereScan

Мобильный 3D-сканер метрологического класса для оцифровки труднодоступных зон

Тип 3D-сканера: портативный лазерный

Зона сканирования: до 600 × 550 мм

Источник света: 26 синих лазерных линий + 1 доп. линия

Скорость измерений: до 2 млн 480 тыс. измерений в секунду

Разрешение: до 0,02 мм

Точность: до 0,01 мм

Объемная точность: 0,015 + 0,03 мм/м

Вес: 650 г

  • ZG AtlaScan

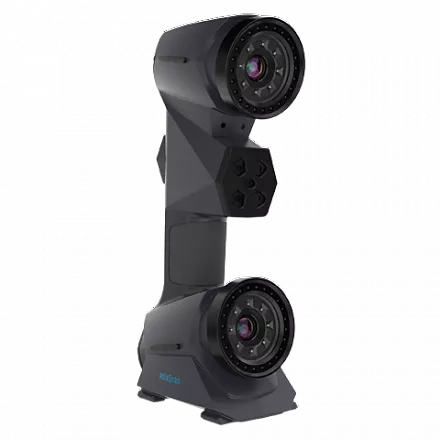

ZG AtlaScan

Универсальное устройство метрологического класса, первый в мире 3D‑сканер с функцией захвата отверстий

Тип 3D-сканера: портативный лазерный

Зона сканирования: до 600 × 550 мм

Источник света: 26 синих лазерных линий + 1 доп. линия

Скорость измерений: до 1,6 млн измерений в секунду

Разрешение: до 0,01 мм

Точность: до 0,01 мм

Объемная точность: 0,015 + 0,03 мм/м

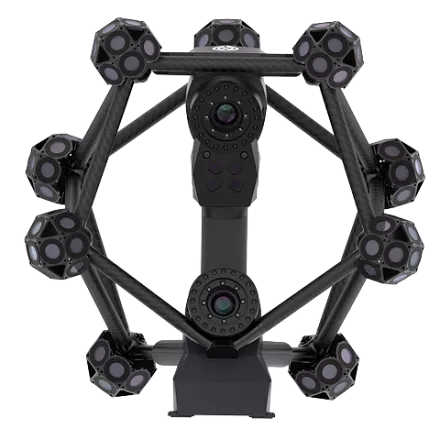

  • ZG HyperScan Plus

ZG HyperScan Plus

Система 3D-сканирования с интеллектуальным оптическим трекером

Тип 3D-сканера: портативный лазерный

Зона сканирования: до 600 × 550 мм

Источник света: 34 синие лазерные линии + 1 доп. линия + 7 параллельных лазерных линий

Скорость измерений: до 2,1 млн измерений в секунду

Разрешение: до 0,02 мм

Точность: до 0,025 мм

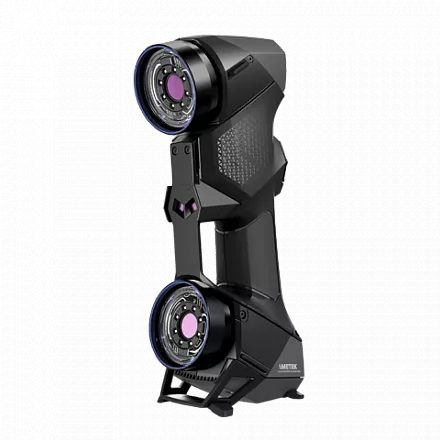

  • Creaform HandySCAN BLACK|Elite

Creaform HandySCAN BLACK|Elite

Средство измерения метрологического класса для сканирования любых типов поверхности без матирования с точностью до 0,025 мм.

Тип 3D-сканера: портативный лазерный

Зона сканирования: 310 × 350 мм

Источник света: 14 синих лазерных линий (7 лазерных блоков)

Формат выходных данных: .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf

  • AM.TECH GLS10

AM.TECH GLS10

Компактный наземный лазерный сканер начального уровня

Класс лазера: 1

Скорость измерений: 320 тыс. точек в секунду

Минимальная скорость сбора данных: 45 секунд

Рабочая дальность сканирования: от 0,5 до 100 метров

Точность: ±1 см

Вес: 3,2 кг

Панорамная камера 360 градусов

Управление и сшивка на мобильном устройстве

  • FARO Focus Premium 150

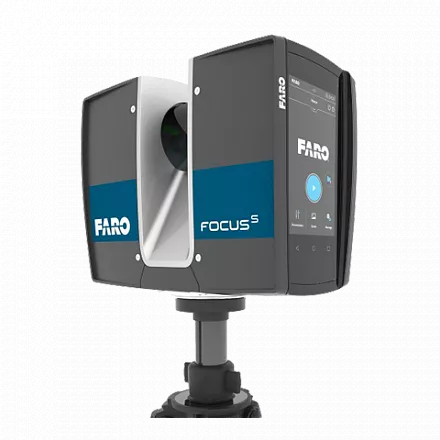

FARO Focus Premium 150

Самый популярный в мире наземный лазерный сканер со сверхвысокой точностью и пылевлагозащитой

Класс лазера (IEC EN60825-1:2007): 1

Рабочая дальность сканирования: от 0,5 до 150 м

Точность измерения расстояния: ±1 мм

Скорость сканирования, точек в секунду: до 2 млн

Возможность удаленного управления прибором и сборки проекта на любом мобильном устройстве

Размеры (Д × Ш × В): 230 × 183 × 103 мм

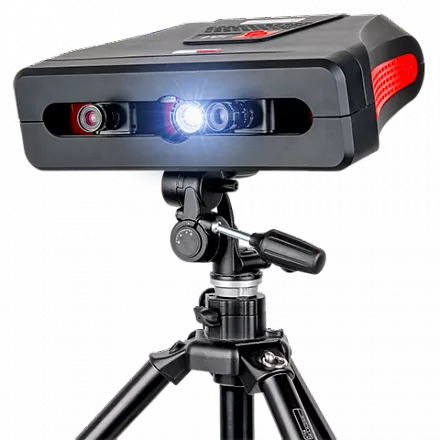

  • RangeVision PRO

RangeVision PRO

Профессиональный оптический 3D‑сканер метрологического класса, предназначенный для оцифровки сложных объектов с мелкими деталями

Тип 3D-сканера: стационарный оптический

Технология сканирования: структурированный подсвет

Размер сканируемого объекта: от 5 мм до 5 м

Точность: 18 - 60 мкм

Разрешение камер: 6,4 Мп

Вес сканера: 6,5 кг

  • Solutionix D700

Solutionix D700

Тип 3D-сканера: стационарный оптический

Точность сканирования: 8 микрон

Максимальные габариты объекта:до 100 мм

Имеет широкое применение в ювелирной и стоматологической отрасли

Выходной формат файла: .stl, .obj

  • Solutionix CS2+

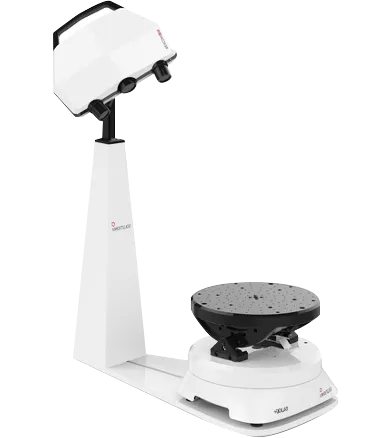

Solutionix CS2+

3D-сканер для оцифровки небольших по размерам и насыщенных деталями объектов

Тип 3D-сканера: стационарный лазерный

Точность сканирования: 8 микрон

Максимальные габариты объекта: 300х300х300 мм

Поворотный стол: по трем осям

Имеет широкое применение в ювелирной промышленности, стоматологии и производстве малогабаритных изделий

Выходной формат файла: .stl

  • Solutionix C500

Solutionix C500

Компактный 3D-сканер для измерений объектов небольших и средних размеров с высокой точностью

Тип 3D-сканера: стационарный оптический

Источник света: синий светодиод

Зона сканирования: 90 / 175 / 350 / 500 мм

Поворотный стол: по трем осям

Выходной формат файла: .stl, .obj

  • Фотограмметрия Creaform MaxSHOT Next|Elite

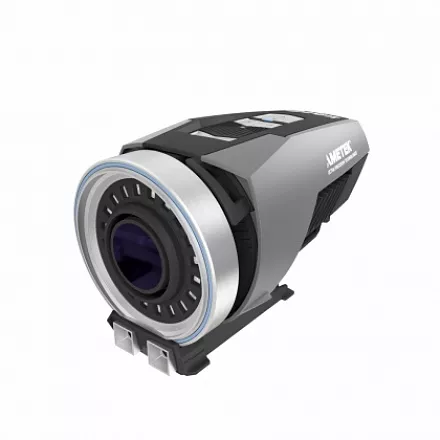

Фотограмметрия Creaform MaxSHOT Next|Elite

Фотограмметрия Creaform MaxSHOT Next – оптическая система измерения координат для сканирования крупногабаритных объектов

Задачи:

  • реверс-инжиниринг (обратное проектирование)
  • метрологический контроль
  • анализ износа
  • анализ геометрии
  • анализ деформаций и повреждений объекта

Метрологическая объемная точность: 0,025 мм/м

Диапазон размеров объекта: 2-10 м

Программное обеспечение

  • Materialise Magics RP

Materialise Magics RP

Materialise Magics – один из наиболее мощных программных продуктов в области 3D-печати и аддитивного производства.

Materialise Magics – умное, гибкое ПО, обеспечивающее полный цикл 3D-печати – от импорта данных до подготовки платформы, постобработки и контроля качества.

На каждом этапе рабочего процесса Magics помогает решать возникающие задачи за счет наличия большого количества функциональных возможностей. К ним относятся:

  • импорт практически всех известных CAD-форматов
  • исправление и подготовка файлов к 3D-печати (автоматические функции анализа и обработки)
  • оптимизация 3D-моделей перед печатью: редактирование и изменение структуры
  • подготовка платформы
  • увеличение производительности

  • VoxelDance Additive

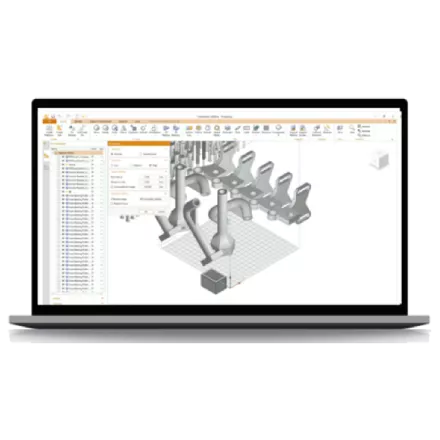

VoxelDance Additive

Доступное программное обеспечение для подготовки данных перед 3D‑печатью с большим набором модулей

  • Подходит для технологий 3D‑печати DLP, SLA, SLS и SLM
  • Точное, быстрое и геометрически правильное исправление ошибок в файлах
  • Разнообразие поддерживаемых форматов импорта и экспорта файлов
  • Автоматическое размещение благодаря функциям 2D/3D‑нестинга
  • Удобные инструменты расстановки поддержек: конусные, объемные, решетчатые, точечные и умные поддержки

  • Geomagic Design X

Geomagic Design X

Geomagic Design X (предыдущая версия – Geomagic Studio) — комплексное программное обеспечение для трехмерного обратного проектирования (реверс-инжиниринг). Объединяет обработку САПР и данных 3D-сканирования на основании конструкции, позволяя создавать редактируемые модели твердых тел, совместимые с существующим программным обеспечением САПР.

  • Geomagic Control X

Geomagic Control X

Geomagic Control X – самый мощный и наиболее полный пакет программного обеспечения, применяемый для снятия измерений. Обеспечивает полное управление процессом контроля качества.

Применяется для:

  • определения размеров с учетом САПР и GD&T
  • анализа нескольких результатов
  • синхронного контроля
  • причинно-следственного анализа и прослеживаемости
  • процесса отбора образцов, основанных на потоках операций

  • Geomagic Wrap

Geomagic Wrap

Лучшее ПО для 3D-сканирования поверхностей. Обеспечивает самый простой, доступный, короткий и точный путь от облака точек до создания трехмерной поверхности и обработки модели. Модуль идеально подходит для использования в проектировании, производстве, машиностроении, искусстве, промышленной разработке и других сферах. Являясь частью трехмерного цифрового рабочего процесса, Geomagic Wrap позволяет создавать безупречные данные для 3D-печати, пластификации, архивации и других задач.

Преимущества:

  • быстрый и точный инструмент для моделирования, коррекции и оптимизации данных при 3D-сканировании;
  • наличие сценариев макросов для автоматизации процессов;
  • простой способ сохранить, преобразовать текстуру и фактуру поверхности объекта;
  • возможность преобразования сферических и скрученных поверхностей в плоские для измерения, моделирования текстуры и фактуры, создания 2D-эскизов;
  • реалистичный рендеринг;
  • поддержка всех трехмерных цифровых преобразователей, камер и сканеров формата XYZ/ASCII.

  • Geomagic for SolidWorks

Geomagic for SolidWorks

Модуль Geomagic для рабочей среды SOLIDWORKS позволяет создавать точные 3D‑модели на основе данных объемного цифрового сканирования. ПО совместимо с популярными моделями 3D‑сканеров и поддерживает импорт стандартных форматов точечных и полигональных файлов. Можно импортировать данные или выполнять сканирование напрямую в SOLIDWORKS. Модуль использует алгоритмы выбора функций для вычленения эскизов, поверхностей и монолитных объектов CAD.

  • PointShape Design

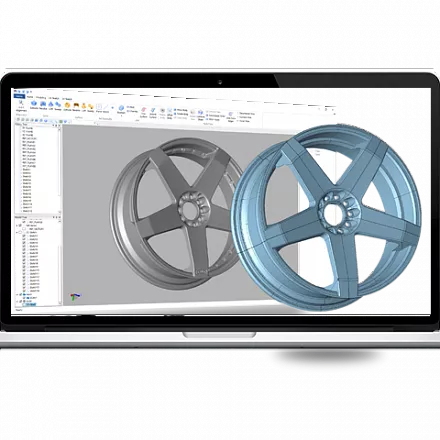

PointShape Design

Профессиональное решение для реверс‑инжиниринга на основе данных 3D‑сканирования

  • Полнофункциональное решение для обратного проектирования, начиная с данных 3D‑сканирования до создания твердотельной параметризированной модели (CAD)
  • Удобная работа с облаками точек благодаря инструментам выравнивания, слияния, удаления и фильтрации шума
  • Простые в использовании инструменты редактирования полигонов
  • Возможность быстрого редактирования поверхности твердотельной модели
  • Полное воссоздание моделей по отсканированным данным
  • Интуитивно понятный и удобный интерфейс

  • PointShape Inspector

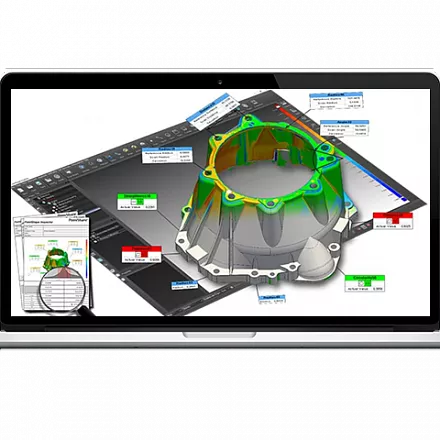

PointShape Inspector

Идеальный инструмент обработки данных 3D‑сканирования и контроля геометрии

  • Трансформация облака точек в трехмерные полигональные модели
  • Точные данные для контроля качества и геометрии объекта
  • Совместимость с основными САПР‑программами: AutoCAD, Inventor, SolidWorks, Solid Edge, Siemens NX, CATIA V5 и другими
  • Полное воссоздание моделей по отсканированным данным
  • Составление полноценных отчетов с возможностью автоматического создания результатов анализа

  • Autodesk Recap Pro

Autodesk Recap Pro

Программное обеспечение для высококачественной визуализации сканированных данных. Конечным продуктом является облако точек, готовое для последующей передачи в другие продукты Autodesk для совместной обработки. Autodesk ReCap позволяет инженерам и конструкторам создавать проект с учетом существующих сооружений, коммуникаций или ландшафта.

  • Autodesk Revit

Autodesk Revit

Программный комплекс для автоматизированного проектирования, реализующий принцип информационного моделирования зданий. Предоставляет возможности трехмерного моделирования элементов здания и плоского черчения элементов оформления, создания пользовательских объектов, организации совместной работы над проектом, начиная от концепции и заканчивая выпуском рабочих чертежей и спецификаций. Решение Autodesk Revit 2019 позволяет создавать точные модели проекта, оптимизировать производительность и обеспечивать эффективное взаимодействие между участниками проекта.

  • Vxmodel

Vxmodel

VXmodel - модуль постобработки платформы VXelements, который позволяет дорабатывать данные 3D-сканирования для 3D-печати или передачи в программное обеспечение САПР. Обеспечивает самый простой и быстрый путь от 3D-сканирования до компьютерного проектирования или технологического процесса обработки моделей.
Является дополнением к любому 3D-сканеру Creaform, включая только те функции, которые необходимые для дополнения программного обеспечения по работе с CAD-моделями.

Особенности:

  • инструмент для окончательного преобразования данных 3D-сканирования в данные, используемые во всех распространенных программах САПР или в программных продуктах для подготовки моделей к 3D-печати;
  • система начального уровня для передачи геометрии в САПР.

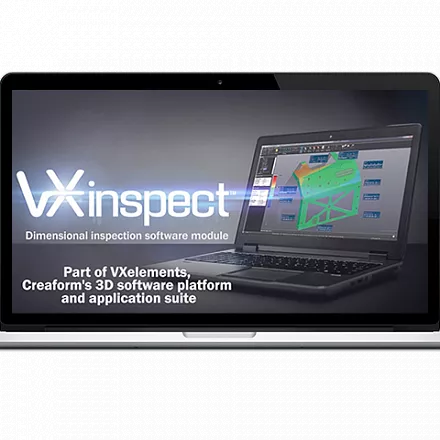

  • Vxinspect

Vxinspect

VXinspect - модуль для построения последовательности измерений и контроля геометрии 3D-модели. Функционал программы отображает всю информацию о сравнении 3D-модели и эталонной CAD-модели, которую можно экспортировать. Как и другие программные модули Creaform, VXinspect напрямую интегрируется в VXelements, программную платформу и набор приложений Creaform 3D.

Особенности:

  • модуль для контроля качества изделия на основе 3D-сканирования;
  • сравнение данных измерений 3D-модели и эталонной CAD-модели, загруженной в программную среду.
