Трехмерные технологии сегодня решают разнообразные задачи в строительстве и архитектуре, позволяя ускорить и упростить процесс проектирования.

3D-моделирование зданий, сооружений, помещений, памятников и других объектов помогает быстрее донести идеи до заказчика и вносить коррективы на любой стадии проекта.

Если перед вами стоит задача реконструировать или модернизировать объект, разработать техническую документацию либо с высокой точностью измерить геометрию здания, получить 3D-модель можно с помощью промышленного наземного 3D-сканера и специализированного ПО. Мы предлагаем широкий ассортимент современных геодезических сканеров как для высокоточной профессиональной съемки, так и для пользователей начального уровня

3D-принтер в архитектурных и строительных проектах дает возможность оперативно создавать реалистичные и точные макеты любых архитектурных проектов.


Производственные задачи

Готовые решения

Оборудование и ПО

Лазерные 3D‑сканеры: области применения и обзор моделей

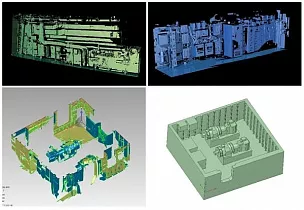

3D‑модель объекта можно создать с помощью лазерного луча — это один из способов трехмерного сканирования в строительстве и архитектуре. Эта технология бесконтактная, не наносит повреждений на объектах во время сканирования. В качестве основного вычисления размера работы по реконструкциям, ремонтам или перепланировкам используются данные о размерах здания, сооружения или помещения.

Назначение лазерных сканеров

На современном рынке существует множество лазерных сканеров для строительства. Их отличия от обычных методов измерения в том, что трехмерные сканеры способны оцифровать сложные поверхности, а также выполнять измерения на малодоступных территориях. Главными направлениями использования приборов являются входной и выходной контроль качества на предприятии; проверка рабочих инструментов для предупреждения и устранения дефектных мест; реверс-инжиниринг, а также другие сферы применения.

По сравнению с обычной геодезической съёмкой, создание 3D‑моделей — более информативный инструмент исследования территории и определения ее границ, который позволяет получить максимально точную информацию. Вы сможете узнать, насколько геометрия строения искривлена, а также как вывести в одну плоскость все элементы. При этом измерения расстояний между крайней и средней точками зданий не будут иметь существенного отклонения от нормы.

Если вам необходимо выполнить сканирование зданий, помещений или промышленных объектов, обращайтесь к нашим специалистам — они оперативно решат вашу задачу.

Заказать услугу

Что собой представляет лазерное сканирование?

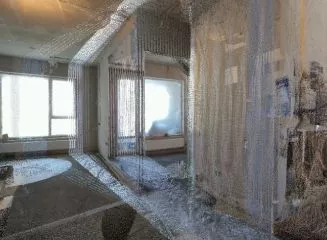

Во время расчета количества работы модернизации, ремонта здания или сооружения используется информация обо всех геометрических особенностях объекта строительства. Сканер создает облако в точке пространства со своими координатами, а также предоставляет объемное изображение объекта. Например, в качестве примера можно привести модель объекта со множеством тысяч, миллионов координат. Все эти действия направлены на получение точных и эффективных данных.

Технология сканирования схожа с использованием радара. Она основана на излучении лазера, который имеет определенную частоту и отражается на вращающемся зеркале. Далее, после того как цель была обнаружена, луч достигает ее и направляется обратно в исходное положение. В это время 3D сканер для строительства определяет момент возвращения и получает данные о расстоянии между целью и наблюдателем. Вследствие этого образуется облако точек. Помимо всего прочего, стоит упомянуть и тот момент, что аппарат может одновременно посылать несколько лучей в определенную область объекта, и вы с легкостью можете получить сведения о крупных деталях объекта.

3D‑сканеры работают по бесконтактной технологии и являются автоматизированными устройствами с подвижной измерительной головкой, вращающейся по горизонтали и вертикали на 360 градусов. Инженеру нет необходимости использовать дополнительные кнопки для использования дальномера, а также для записывания нужных координат — он может просто взять в руки прибор и приступить к выполнению измерений.

Основные виды лазерного сканирования

Выбирая вид съемки, необходимо учесть сложность сканируемой конструкции, ее габаритные размеры и функциональные свойства.

  1. Наземное лазерное сканирование. Осуществляется с использованием специальных наземных 3D‑сканеров для строительства. С помощью оптического визира или же посредством подготовительного сканирования при малой плотности координат создается изображение объекта. На следующем этапе проводится тщательное моделирование каждого участка местности и дальнейший сбор всей полученной информации в единое целое. При проведении подобных работ нет необходимости в установке специальных маркеров и меток.
  2. Мобильное сканирование. Съемка ведется при помощи этих же приборов, закрепленных на различных видах транспорта (например, на автомобилях, судах или железнодорожных вагонах), который движется согласно установленному пути и собирает необходимые данные. Сканеры обладают прочной конструкцией, которая выдерживает вибрационные колебания, смещения и температурные деформации, что позволяет избежать любых неточностей, которые могут возникнуть при съемке на ходу. Данный вид сканирования чаще всего применяется для съемки больших площадей на расстоянии до нескольких сотен метров.
  3. Воздушное лазерное сканирование. Метод позволяет получать детальные изображения местности, которые будут учитывать все особенности ландшафта и рельефа. Данный вариант предполагает установку определенной ярусности для того, чтобы в будущем можно было отдельно работать со всей системой инфраструктуры, а также с землей, зданиями и другими объектами.

Преимущества метода лазерного сканирования

Если сравнивать с классическими технологиями, лазерные измерения имеют ряд преимуществ. С помощью 3D‑сканера можно оперативно получить максимально возможное количество данных и затем разработать подробный трехмерный макет объекта. Эта технология позволяет сохранить все сведения о различных объектах, включая памятники культуры, жилые районы, производственные сооружения или участки местности — все это можно будет потом использовать в специализированных программах для планировки, ремонта, проектирования и строительства.

Среди преимуществ лазерного сканирования можно выделить:

  1. Высокое качество снимков. У лазерного оборудования минимальная погрешность. Есть возможность настроить сканеры так, чтобы они фиксировали первое или финальное отражение. В частности, это поможет различать разные типы поверхности, например, грунт, траву и другие.
  2. Информативность. При помощи лазерных приборов можно формировать цифровые модели с отображением самых небольших деталей за счет того, что прибор образует облако из более чем миллиона точек с тремя координатами XYZ.
  3. Быстрая 3D‑визуализация в режиме реального времени. С помощью инновационных сканеров вы сможете получить все результаты в виде 3D‑модели. Следовательно, не нужно тратить дополнительное количество времени на обработку информации, а также привлекать экспертов.
  4. Безопасность. Лазерное сканирование в строительстве — это самый оптимальный вариант для того, чтоб сканировать опасные и труднодосягаемые места. Трехмерные системы и поле их зрения предоставят возможность получить сведения об объекте с безопасной позиции.
  5. Высокая степень автоматизации. На сегодня технология 3D‑сканирования — это самый простой и наиболее автоматизированный метод из всех существующих. Для начала измерений достаточно лишь нажать одну кнопку на устройстве.

Недостатки технологии

Чтобы оценить технологию 3D‑сканирования в строительстве, необходимо учитывать и ее недостатки. Однако теперь они редко встречаются, поскольку сканеры регулярно модернизируются, и образуются все более совершенные варианты.

Сейчас можно отметить некоторые сложности при работе с 3D‑сканером:

  1. У отдельных моделей сканеров нет возможности работать при низких температурах до 0°, что создает определенные сложности для пользования приборами в зимний период. В последнее время в продаже появились новые приборы, способные работать до −20 градусов, но зачастую они дороже и не все компании могут себе их позволить.
  2. Существует ряд сложностей с автоматическим переносом данных в специализированные программы, которые разработаны для измерения и анализа строительных и архитектурных объектов с помощью лазера. В большинстве подобных программ, которые описывают здания, используются наиболее часто встречающиеся геометрические формы. Естественно, что при моделировании архитектуры объектов или интерьера придется переносить некоторые сведения вручную.

В настоящее время лазерные измерения объектов не являются абсолютно автоматизированным способом. Безусловно, технология дает возможность избежать многих трудностей в работе, а также сложных и опасных измерений. Но если вы хотите получить максимально полную картину, то придется поработать с профессионалом, который грамотно разместит точки для съемки, а также спланирует сеансы сканирования.

iQB Technologies предлагает вам купить строительный 3D сканер по доступным ценам, с доставкой по Москве и за ее пределы. Цена зависит от характеристик модели, точности сканирования и дополнительного функционала.

У нас вы можете сделать заказ на 3D‑оборудование, и наши специалисты с радостью помогут вам с выбором устройства под ваши задачи. Все сканеры в наличии на нашем складе.
