Обратное проектирование картера трансмиссии

Отрасль
Автомобилестроение
Задача

Восстановление технической документации картера сцепления раритетного автомобиля.

Что сделано

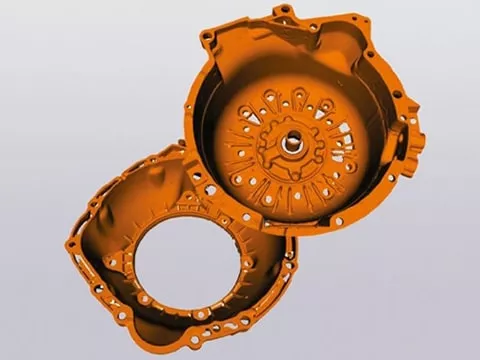

Проведено 3D-сканирование объекта размером 250 х 550 х 100 мм с точностью 0,1 мм, затем в программном обеспечении выполнен реверс-инжиниринг.

Результат
  • 3D-сканирование заняло 20 минут, данные представлены в файле .STL.

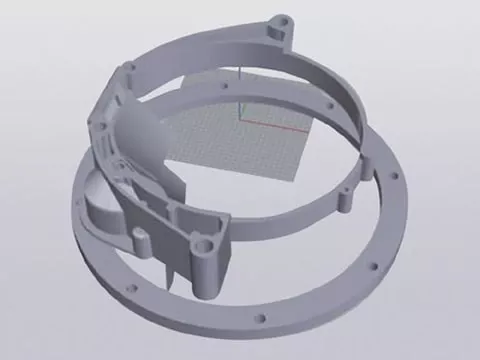

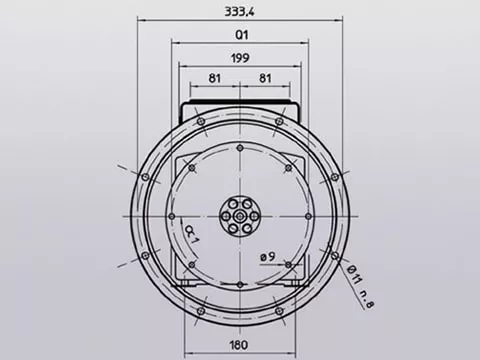

  • На обратное проектирование затрачено 10 часов, в результате получена твердотельная модель (формат файла: STEP, IGES, SAT, X_T, и т.д.).
Оборудование
Creaform HandySCAN 700
Программное обеспечение
Программный продукт Geomagic Design X
