Контроль геометрии конструкции мостовой секции

Отрасль
Строительство и архитектура
Задача

Контроль каждой секции моста на отклонения геометрии, сканирование элементов моста непосредственно в цеху.

Что сделано

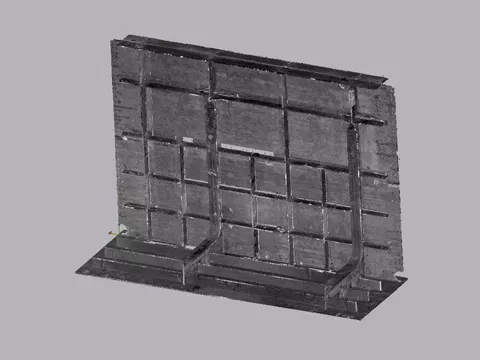

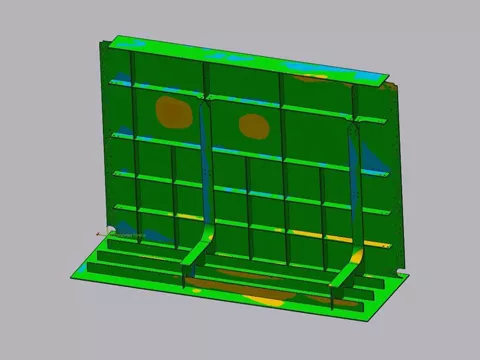

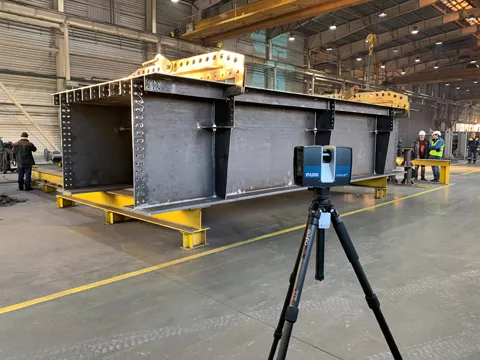

3D-сканирование с использованием наземного лазерного 3D-сканера и обработка результатов в специализированном ПО для контроля геометрии.

Результат
  • Повышение точности сборки и высокая достоверность данных (погрешность модели всего 1,6 мм).
  • Снижение вероятности ошибок, связанных с человеческим фактором.
  • Возможность выполнить проверку всех узлов конструкции, а не только отдельных элементов.

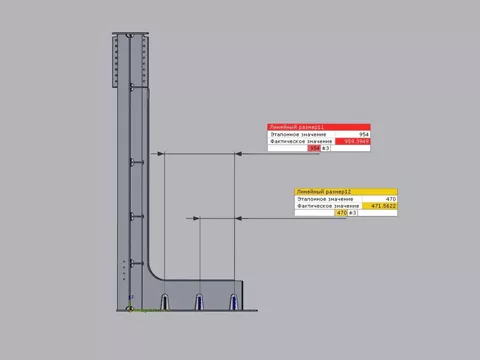

  • Более высокое качество контрольной операции: благодаря цифровой модели можно отследить гораздо больше размеров и параметров.

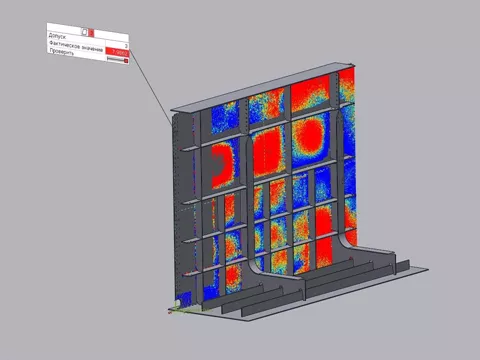

  • Возможность оценить плоскостность листа или перпендикулярность одного объекта относительно другого, что невозможно при использовании традиционных методов измерений.
  • Время проверки секции – 1 час 20 минут.
  • Модель содержит 14,5 млн точек.
Оборудование
3D-сканер FARO Focus S150 , Программный продукт Geomagic Control X
