- Отрасль
- Культура, исторические ценности , Строительство и архитектура
- Задача
Создать актуальные обмерные чертежи трех этажей бизнес-центра, включая все видимые инженерные коммуникации.
Габаритные размеры объекта 3D-сканирования: 17500 кв. м
- Что сделано

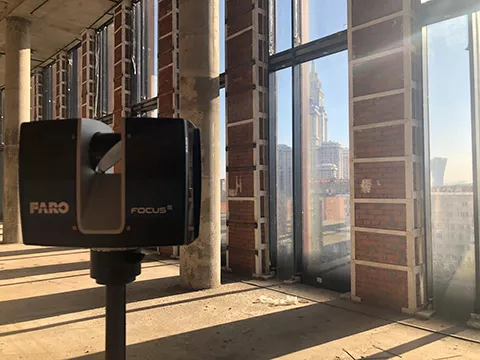

- 3D-сканирование здания с использованием лазерного 3D-сканера FARO Focus S150

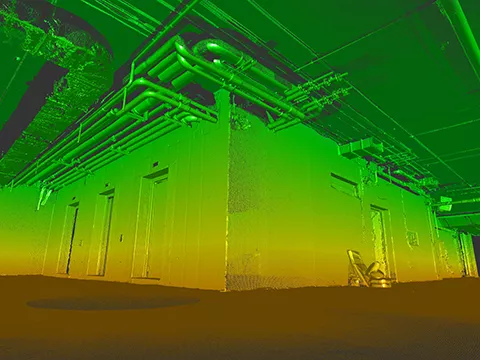

- Формирование облака точек здания со всеми элементами декора в ПО FARO SCENE
- Создание поэтажного плана трех этажей с коммуникациями в ПО Autodesk AutoCAD
Проект выполнен компанией TWIZE
- Результат

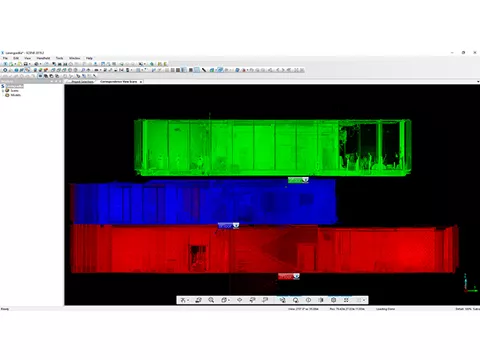

- Получено облако точек трех этажей с установками сканера, размещенными в единой системе координат
- Точность данных сканирования: 5 мм
- Количество установок сканера: 187
- Время сканирования: 2 рабочих дня
- Созданы поэтажные планы трех этажей здания бизнес-центра
- Время создания чертежей: 5 рабочих дней
- Оборудование
- FARO Focus S150
- Программное обеспечение
- Программный продукт FARO SCENE
