Новое достижение SLM‑печати: объем поддержек сокращен на 96%

• Уменьшение угла наклона и объема поддерживающих структур для упрощения процесса SLM‑печати и постобработки

Проблемы:

• Необходимость в поддержках — один из существенных факторов, ограничивающих применение селективного лазерного плавления. Поддерживающие структуры обеспечивают стабильность напечатанных деталей, предотвращают деформации из-за термических напряжений, облегчают отвод тепла. При этом из-за каждой дополнительной поддержки увеличивается время печати, растет стоимость материалов, и производительность непроизвольно снижается
• В большинстве SLM-принтеров угол наклона неподдерживаемых нависающих элементов (т.е. угол между поверхностью элемента и горизонтальной плоскостью) ограничен примерно 35-45 градусами, что зачастую требует трудоемкой постобработки при удалении нависающих элементов с меньшим углом наклона
• Отделение поддерживающих конструкций требует дополнительного времени и трудовых затрат, что часто приводит к появлению дефектов, деформации или повреждению тонкостенных конструктивных элементов
• Добавление поддержек к частично закрытым внутренним структурам или тонким внутренним каналам усложняет их последующее удаление

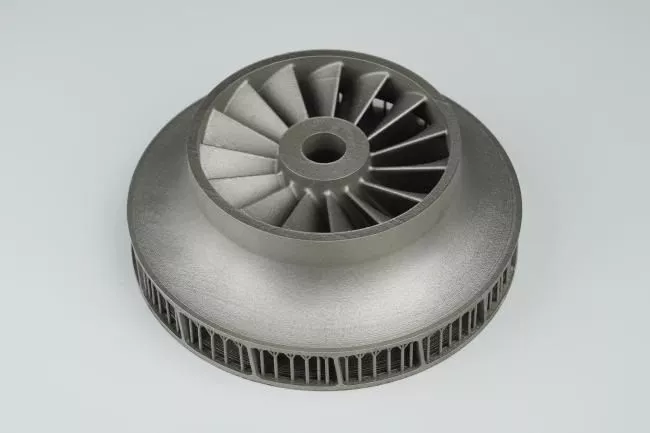

• Компания HBD добилась интересных результатов при печати лопатки турбины: неподдерживаемый угол был успешно уменьшен с обычных 45° до 6°

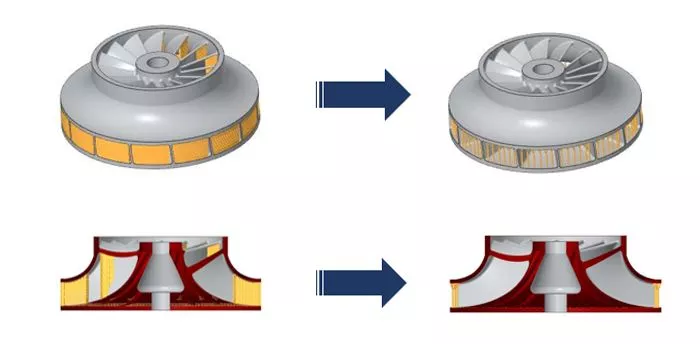

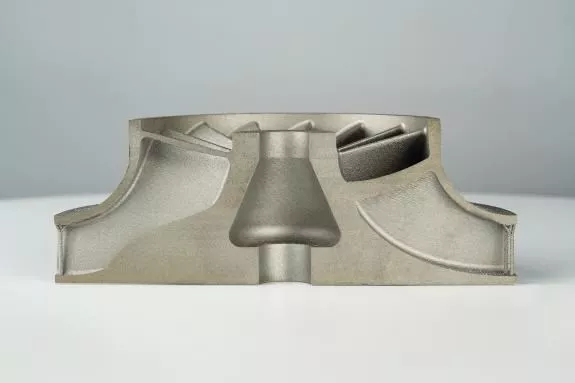

• В процессе печати лопаток турбины было решено отказаться от внутренних поддерживающих конструкций крыльчатки-образца, использовалось лишь минимальное количество поддержек, которые легко удаляются

• Сокращение общего объема поддержки при печати лопатки турбины на 96%
• Упрощение производственного процесса, повышение эффективности производства
• Экономия расходных материалов и снижение затрат
• Хотя 3D-печать металлом полностью без поддержек остается пока недостижимой задачей, HBD в числе ключевых игроков отрасли продолжает исследования и эксперименты с целью усовершенствовать технологию
