Реверс-инжиниринг модели верха литейной формы

Отрасль
Машиностроение
Задача

Демонстрация возможностей обратного проектирования изделия на основе данных 3D‑сканирования

Что сделано

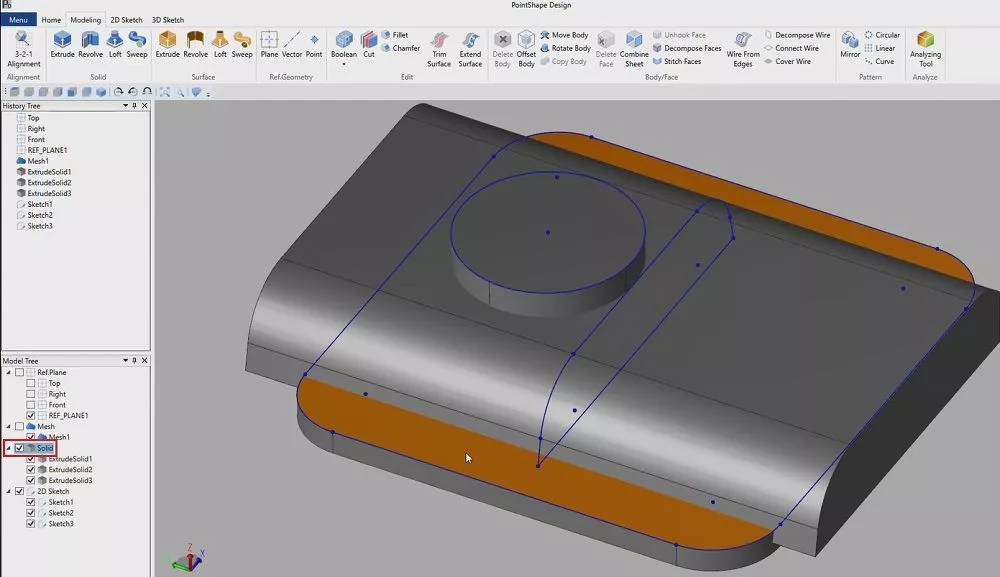

Применение основных инструментов и функций специализированного программного продукта для реверс-инжиниринга PointShape Design с созданием твердотельной модели

Результат
  • PointShape Design предлагает набор всех необходимых инструментов для обратного проектирования, начиная с обработки данных 3D‑сканирования до создания твердотельной параметризированной модели

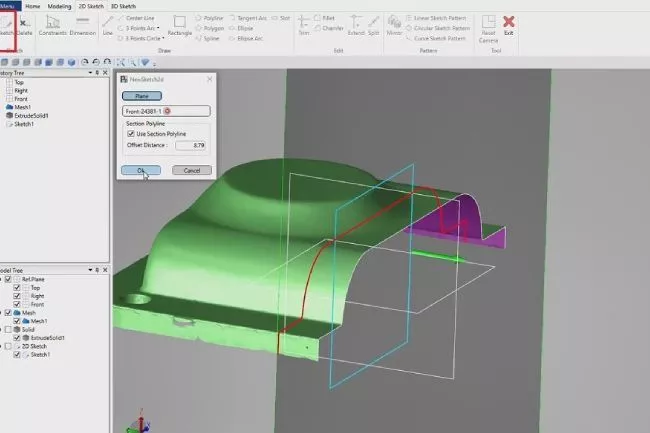

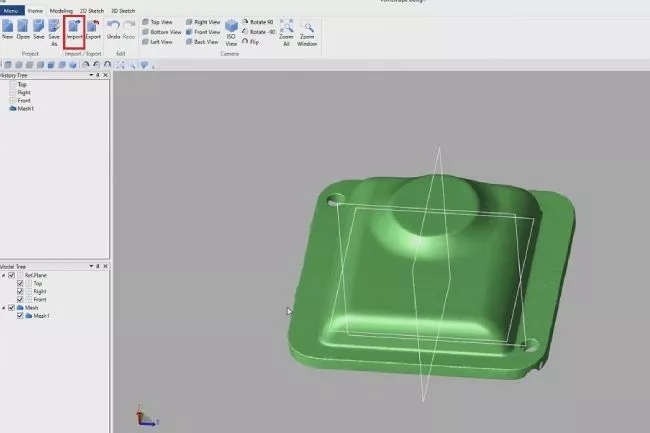

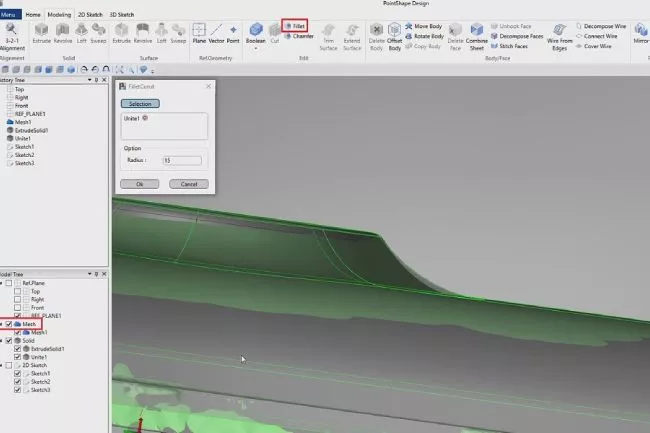

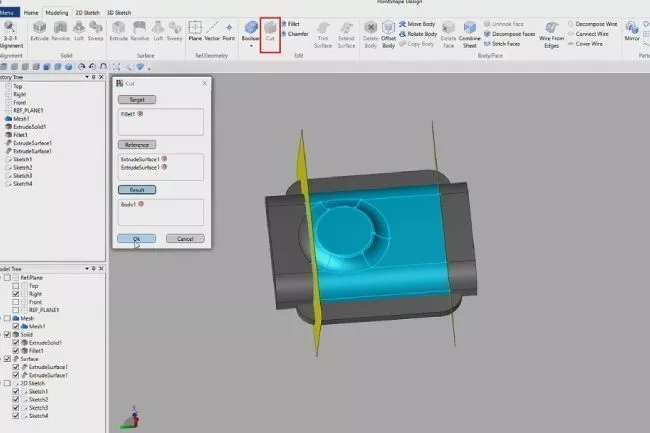

  • В процессе работы были решены следующие задачи: импорт модели и создание базового контура, построение элементов, редактирование (с помощью таких функций, как булевы операции, обрезка твердого тела, скругление, фаска, обрезка и вытягивание поверхности), применение инструмента анализа, экспорт модели в другое ПО
  • Возможности продукта заметно облегчают процесс построения CAD‑модели при выполнении задач реверс-инжиниринга
Оборудование
Программный продукт PointShape Design , ZG AtlaScan
