- Компания «Шпиндель LAB» занимается диагностикой, ремонтом, восстановлением и проектированием прецизионных шпинделей и их компонентов для станков и многоцелевых обрабатывающих центров. Была поставлена задача найти высокоточный и более быстрый, чем традиционные, метод контроля биения, цилиндричности, посадочных диаметров и расположения технологических отверстий
- Требования заказчика — сократить сроки проведения метрологического контроля и измерений без потерь в точности, а также в ряде задач получить твердотельную модель, выполнить реверс-инжиниринг и изготовить необходимую запчасть
- Что сделано

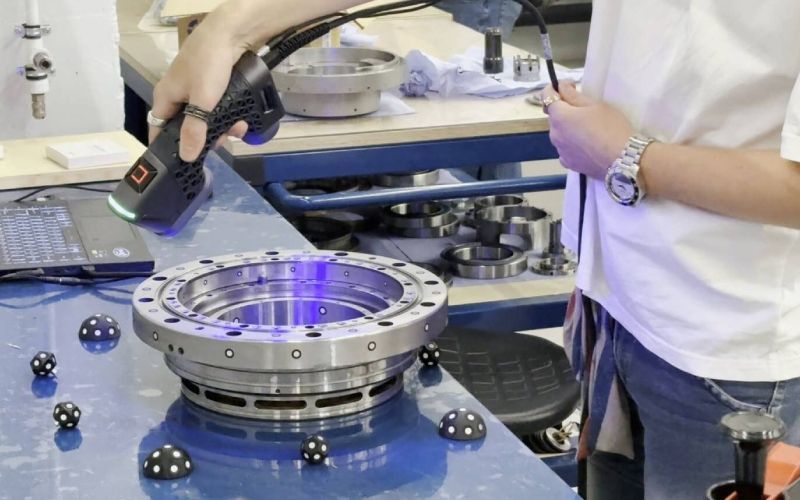

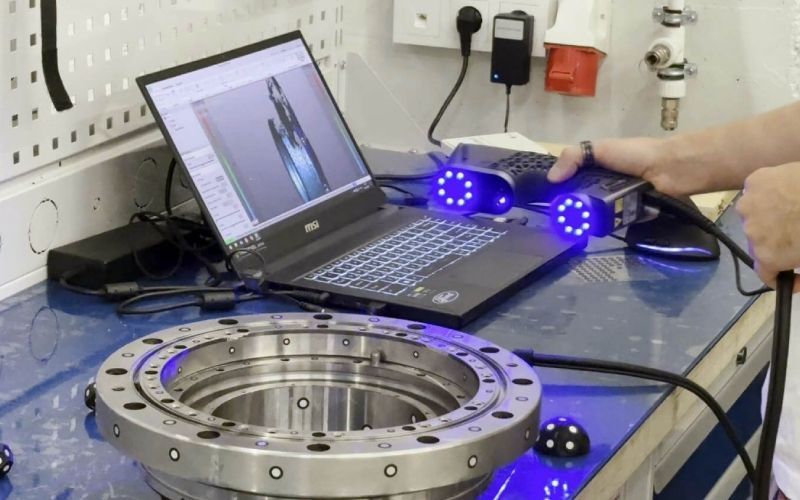

- Для получения 3D‑модели шпинделя эксперты iQB Technologies использовали мобильный лазерный 3D‑сканер ZG CereScan
- Контроль геометрии изделия и формирование метрологического отчета
- Обратное проектирование и создание твердотельной модели
- Результат
- Задачи метрологии и обратного проектирования выполняются значительно быстрее, чем при использовании классических инструментов
- Ручной лазерный 3D‑сканер CereScan — самое компактное и гибкое решение в своем классе, он позволяет измерить максимальное количество труднодоступных мест (по меркам оптического оборудования и габаритов шпинделей)
- 3D-измерение крупного шпинделя диаметром около 500 мм со сшивкой сканов заняло около 35 минут
- Устройство может сканировать как небольшие, так и крупногабаритные компоненты с высокой точностью
- На производстве есть возможность обустроить рабочую зону для сканирования, для последующего ускорения процесса измерений
- Оборудование
- ZG CereScan
