Лазерное 3D‑сканирование в контроле качества лопастей ветроустановок

Отрасль
Энергетика
Задача
  • В настоящее время размеры лопастей ветрогенераторов увеличились как по высоте, так и по длине, что создает новые проблемы для их производства, контроля качества и эксплуатации
  • Точность изготовления пресс-форм лопастей напрямую влияет на эффективность ветроустановки, а проводить высокоточный контроль изогнутых поверхностей стандартными методами достаточно трудно
  • Для оптимизации рабочих характеристик крупногабаритных лопастей и преодоления вышеуказанных препятствий выбрана технология ручного лазерного 3D‑сканирования
Что сделано

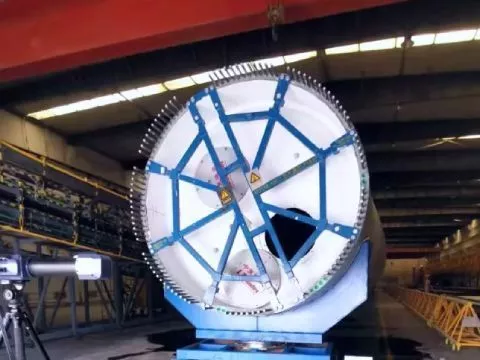

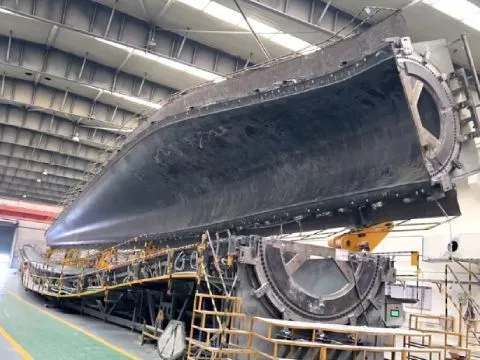

  • Произведены измерения пресс-форм лопастей с использованием портативного лазерного 3D‑сканера ZG HyperScan, оптического трекера ZG‑Track и системы фотограмметрии ZG PhotoShot

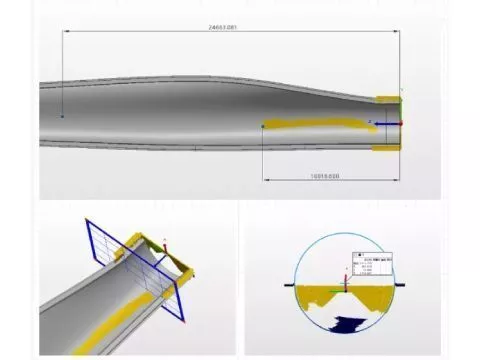

  • После завершения сканирования 3D‑данные импортируются во встроенное ПО для создания интуитивно понятного отчета о визуальном осмотре, на основе которого выполняется контроль качества, дальнейшее обслуживание и оптимизация продукции
Результат
  • Повышение эффективности работы за счет высокой скорости 3D‑сканера ZG HyperScan (до 2,1 млн точек в секунду)
  • Более простой процесс 3D‑контроля позволяет снизить расходы на использование рабочей силы и обучение сотрудников
  • Нет необходимости перемещать крупногабаритное оборудование в процессе измерений, как при традиционном подходе
  • Режим сканирования без меток, предлагаемый HyperScan, отлично подходит для контроля крупных пресс-форм лопастей ветроустановок: обеспечивается высокая точность измерений всех поверхностей, а также передних и задних кромок форм
  • Точное позиционирование для последующего процесса сканирования и улучшение объемной точности благодаря применению фотограмметрии PhotoShot
Оборудование
ZG HyperScan ,

ZG PhotoShot Pro
