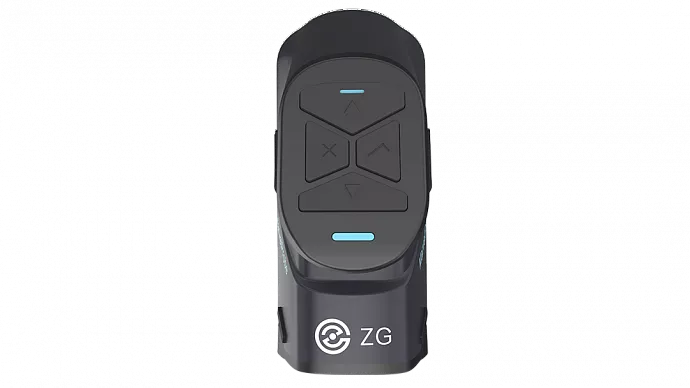

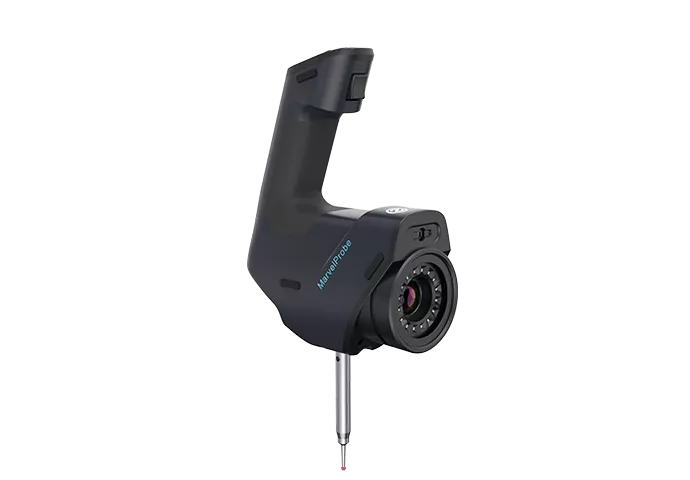

Портативная КИМ ZG MarvelProbe

Новый уровень портативности и гибкости для метрологических 3D‑измерений

ZG Technology

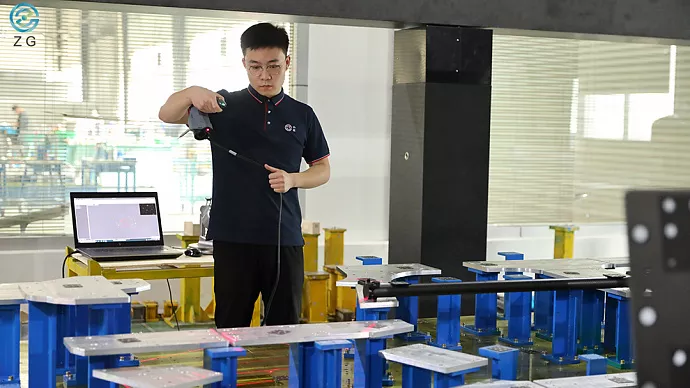

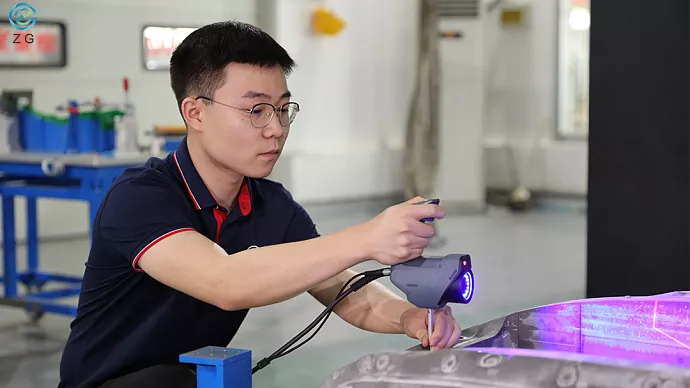

Портативная контрольно-измерительная машина с обратным позиционированием — автономное устройство контактных измерений с функционалом фотограмметрии. Не только повышает объемную точность ручного 3D‑сканера в масштабных проектах, но и обеспечивает гибкость измерений в литейном производстве, при регулировке приспособлений и в ходе монтажных работ.

  • Эффективные и точные измерения поверхностей, геометрических размеров и допусков
  • Встроенная фотограмметрия позволяет увеличить объемную точность ручного 3D‑сканера
  • Технология обратного позиционирования для непрерывных измерений различных деталей с использованием одной и той же портативной панели или предварительно откалиброванной камеры
  • Подставка MarvelProbe Nest для удобной эксплуатации и хранения
Скорость измерений 480 тыс. измерений в секунду
Зона сканирования До 410 х 375 мм
Источник света 14 красных лазерных линий для стандартного сканирования + 1 дополнительная красная лазерная линия для труднодоступных участков
Класс лазера Класс 2 (безопасный для глаз)
Разрешение До 0,05 мм
Точность До 0,03 мм
Повторяемость в точке контакта 0,03 мм
Объемная точность (портативная КИМ) 0,05 мм + 0,02 мм/м
Объемная точность (фотограмметрия для портативного 3D-сканера ZG) 0,03 мм + 0,0015 мм/м
Глубина резкости (мин. и макс.) 600 мм – 5000 мм
Вес 500 г
Размеры 65 х 130 х 260 мм
Материал головки щупа рубин
Диаметр головки щупа 3,0 мм / 6,0 мм
Длина удлинителя 30 мм / 60 мм / 100 мм
Встроенное ПО ZG Scanning Software
Комплектация 2 масштабные линейки (1000 мм)
Кодированные метки (210 шт.)
Электронный ключ
Светоотражающие метки (16 мм – 1000 шт.)
USB-кабель
Адаптер питания
Набор аксессуаров щупа
Подставка MarvelProbe Nest
Калибровочный конус
2 портативные панели 1200 х 800 мм со светоотражающими метками (опционально)
Кейс для переноски
Гарантия 1 год
