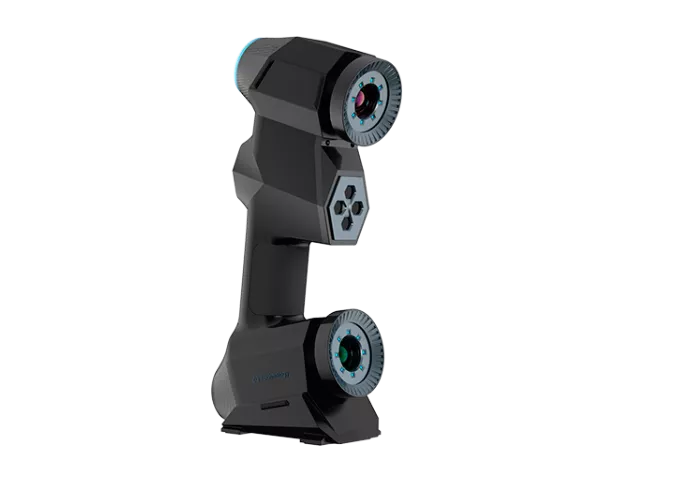

3D-сканер ZG RigelScan

Высокоточные измерения изделий с темными и блестящими поверхностями

ZG Technology

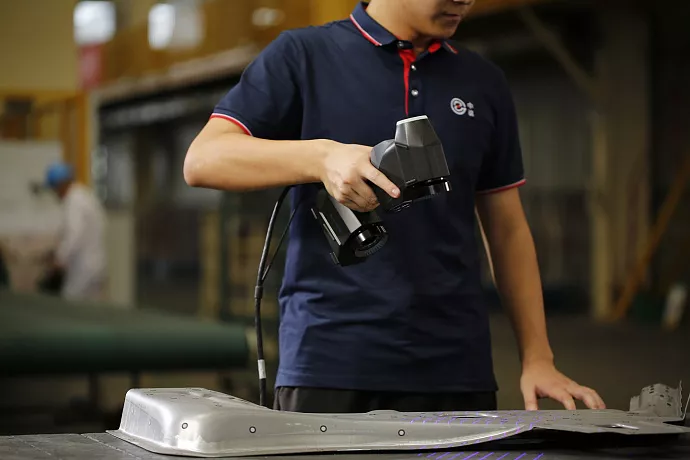

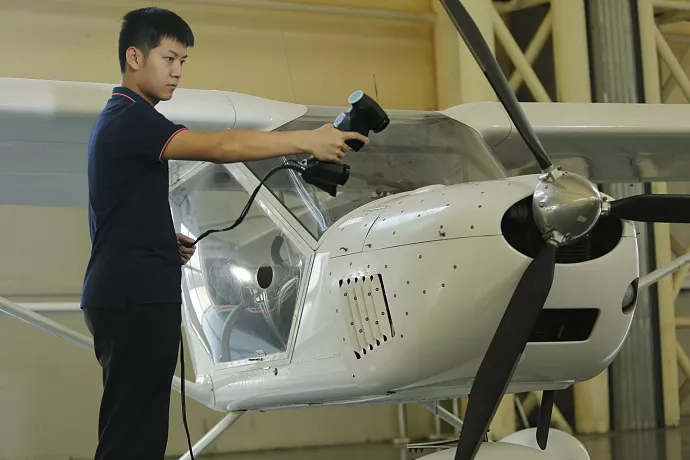

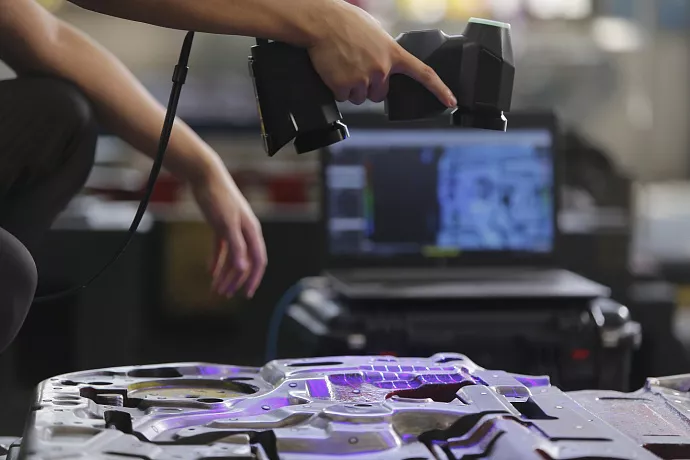

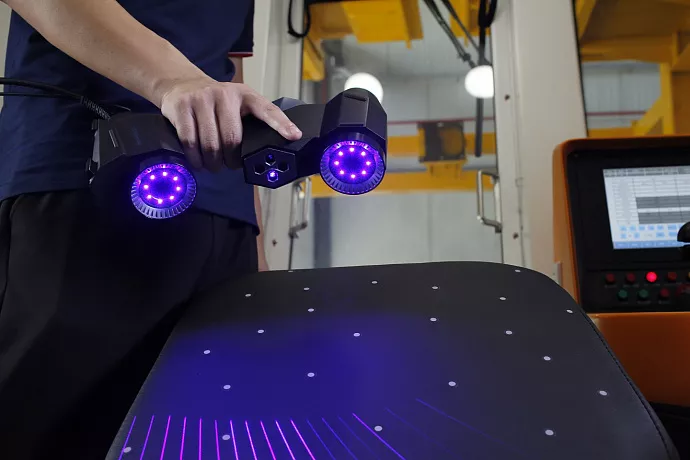

Универсальные ручные лазерные 3D‑сканеры RigelScan способны захватывать самые мелкие детали объектов с точностью до 0,01 мм и станут идеальным решением в любой отрасли. Синий лазер позволяет легко сканировать блестящие поверхности. Возможность подключения беспроводного модуля обеспечивает гибкость при работе с крупными изделиями. В серию входят модели RigelScan Elite и RigelScan Plus.

  • Высокая производительность: скорость измерений достигает 1 млн 350 тыс. точек в секунду
  • Усовершенстованная система метрологического класса: разрешение до 0,02 мм, точность до 0,01 мм

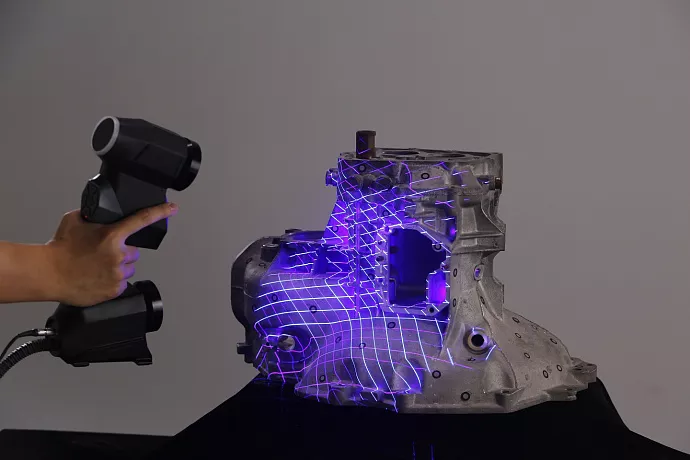

  • Передовая лазерная технология: получение точных данных объектов с темными и блестящими поверхностями
  • Благодаря технологии динамической привязки сканер или детали можно свободно перемещать в процессе работы
  • Большая зона сканирования — до 600 × 550 мм
  • Удобство и простота в эксплуатации
RigelScan Elite RigelScan Plus
Скорость измерений 650 тыс. измерений в секунду (стандартный режим)
450 тыс. измерений в секунду (режим высокого разрешения)
1 млн 350 тыс. измерений в секунду (стандартный режим)
450 тыс. измерений в секунду (режим высокого разрешения)
Зона сканирования До 600 х 550 мм
Источник света 22 синие лазерные линии для стандартного сканирования + 1 доп. синяя лазерная линия для труднодоступных участков + 5 параллельных синих лазерных линий для сканирования в высоком разрешении 14 синих лазерных линий для стандартного сканирования + 1 доп. синяя лазерная линия для труднодоступных участков + 5 параллельных синих лазерных линий для сканирования в высоком разрешении
Класс лазера Класс 2 (безопасный для глаз)
Разрешение До 0,02 мм
Точность До 0,02 мм (стандартный режим)
До 0,01 (режим высокого разрешения)
Объемная точность 0,015 мм + 0,035 мм/м (стандартный режим)
Объемная точность с системой фотограмметрии PhotoShot 0,015 мм + 0,015 мм/м (стандартный режим)
Расстояние до объекта 300 мм (стандартный режим)
150 мм (режим высокого разрешения)
Глубина резкости 450 мм (стандартный режим)
150 мм (режим высокого разрешения)
Максимальное расстояние до объекта До 575 мм
Вес 1 кг
Размеры 290 х 125 х 70 мм
Подключение USB 3.0
Рабочая температура –20 ~ 40°C
Допустимая влажность (без конденсата) 10% – 90%
Форматы экспорта данных .stl, .ply, .obj, .txt, .xyz, .asc. и др.
Встроенное ПО ZG Scanning Software
Совместимое ПО PointShape, Geomagic, InnovMetric Software (PolyWorks), Dassault Systems (CATIA V5 и SolidWorks), PTC (Pro/ ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX и Solid Edge)
Гарантия 1 год
