SLA-печать ударопрочной формы для штамповки и выкладки композитных материалов

Изготовить высокоточную ударопрочную форму для штамповки металлических деталей и выкладки многослойных композиционных материалов с высоким качеством поверхности и минимальными сроками производства.

Инженерные требования:

• Высокая геометрическая точность формы для корректного базирования заготовок
• Устойчивость к механическим нагрузкам при установке шпилек с натягом до 0,5 мм
• Низкая шероховатость поверхности для получения качественных изделий без дополнительной доработки
• Возможность эксплуатации с металлическими и волоконными материалами

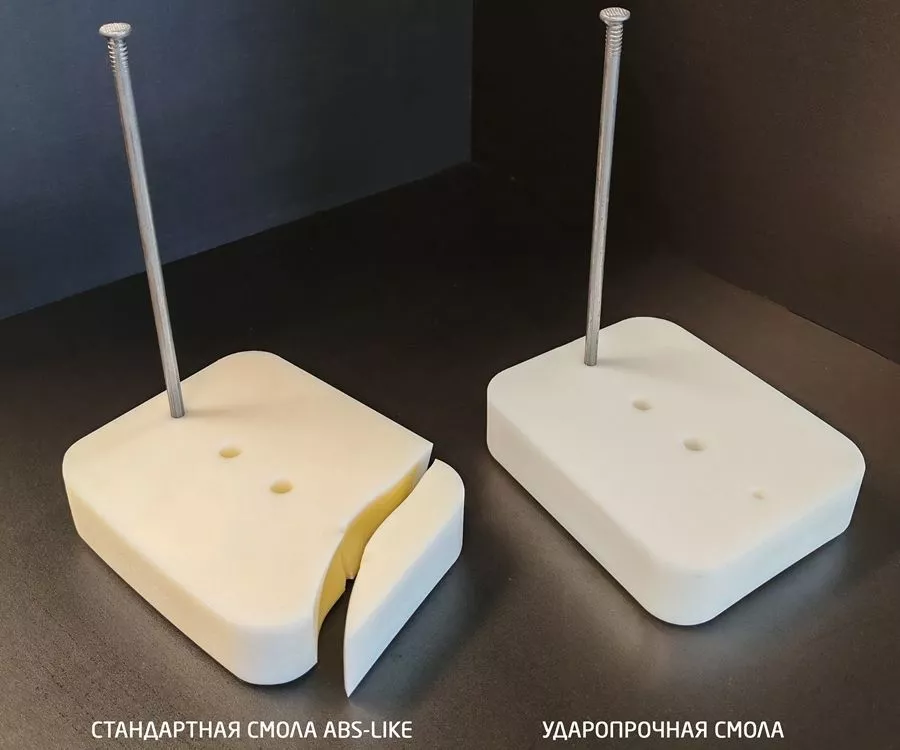

• Выполнена печать на SLA-принтере CUBRUS P-SLA 300 с применением ударопрочной фотополимерной смолы CUBRUS

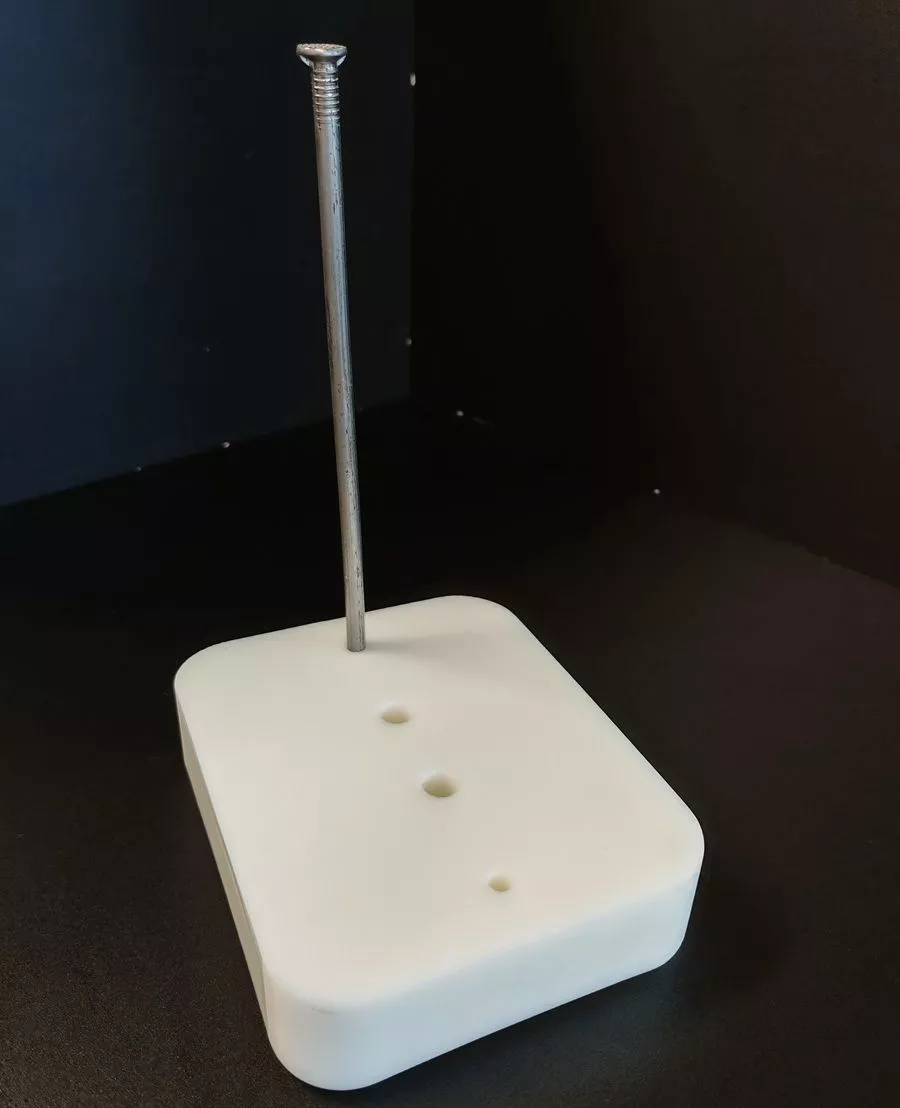

• Реализована система точного базирования заготовок с использованием шпилек, устанавливаемых с натягом
• Обеспечена точность изготовления в диапазоне 0,05–0,1 мм на 200 мм
• Получена поверхность с шероховатостью до Ra 0,63 без необходимости сложной постобработки

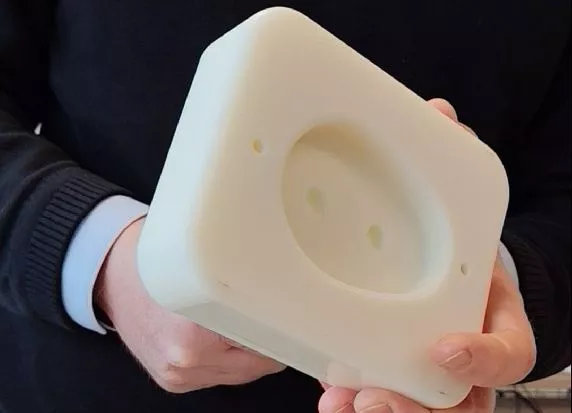

• Изготовлена высокоточная форма, пригодная для штамповки металлических деталей и работы с композиционными материалами
• Обеспечено надежное базирование заготовок и стабильность геометрии изделий
• Сокращены сроки производства по сравнению с традиционным изготовлением оснастки
• SLA-технология подтвердила эффективность для быстрого выпуска гладких, вакуум-плотных и высококачественных форм и спецоснастки
