- Комплексное решение для оцифровки небольших изделий от 5 до 50 см
- Поддержка разнообразных форматов экспорта данных, включая .iges, .step и .dxf
- Высокое разрешение до 0,1 мм
- Совместимость со множеством CAD‑программ, например, SOLIDWORKS®, Inventor®, PTC и другими
- Максимальная детализированность
Комплексное решение для реверс‑инжиниринга объектов до 50 см
Новое комплексное решение peel 2 CAD‑S предназначено для сканирования мелких и средних объектов до 50 см с удивительной точностью благодаря более высокому разрешению, чем у предыдущих моделей.
Включает в себя профессиональный портативный 3D‑сканер для получения 3D‑модели реального объекта и специализированное ПО для обработки и экспорта данных напрямую в CAD‑программу.
Диапазон размеров детали (рекомендуемый) | 0,05 – 0,5 м |
Точность | До 0,1 мм |
Разрешение сетки | 0,1 мм |
Скорость измерения | 550 тыс. измерений в секунду |
Объемная точность (на основе размера детали) | 0,3 мм |
Зона сканирования | 143 x 108 мм |
Расстояние до объекта | 380 мм |
Глубина поля | 100 мм |
Источник света | Белый светодиод (LED) |
Разрешение текстур |
от 50 до 250 точек на дюйм |
Методы позиционирования |
По геометрии и/или позиционным меткам и/или текстуре |
Совместимое программное обеспечение |
peel 3d с модулем peel 2 CAD |
Габариты |
154 × 178 × 235 мм |
Стандартное подключение | 1 порт USB 2.0 |
Выходные форматы |
.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .iges, .step, .dxf |
Эксплуатационная температура | 5 – 40°C |
Допустимая влажность (без конденсации) | 10 – 90% |
Комплектация | Позиционные маркеры для сканера диаметром 3 мм |
Позиционные маркеры для сканера диаметром 3 мм с сильной клеевой основой | |
USB-кабель для подключения сканера | |
Блок питания для сканера | |
Сертификаты |
Сертификат соответствия ЕС (Директивы по ЭМС и по низковольтному оборудованию), IP50, Директива ЕС об отходах электрического и электронного оборудования (WEEE) |
Гарантия | 12 месяцев |
-

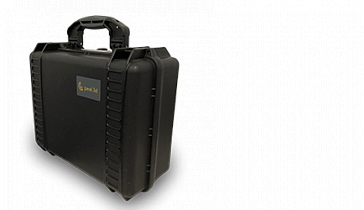

Противоударный кейс для переноски
Категория: для 3D‑сканирования
Водонепроницаемый, ударопрочный и пылезащитный кейс для транспортировки 3D‑сканеров peel 3d.
Компактность и легкость кейса позволяют без проблем взять его с собой в салон самолета.
Подробнее -
Набор позиционных маркеров для 3D‑сканирования
Категория: для 3D‑сканирования
Маркеры крепят на модель для обеспечения позиционирования 3D‑сканера
Подробнее -
Набор позиционных маркеров для 3D‑сканирования на сильной клеевой основе
Категория: для 3D‑сканирования
Маркеры крепят на модель для обеспечения позиционирования 3D‑сканера
Подробнее -
USB‑кабель для подключения 3D‑сканера к ПК
Категория: для 3D‑сканирования
USB‑кабель длиной 4 м для подключения 3D‑сканера к ПК
Подробнее -
Зарядное устройство для 3D‑сканеров peel 3d
Категория: для 3D‑сканирования
Зарядное устройство для 3D‑сканеров peel 1, peel 2, peel 2 CAD
Подробнее
