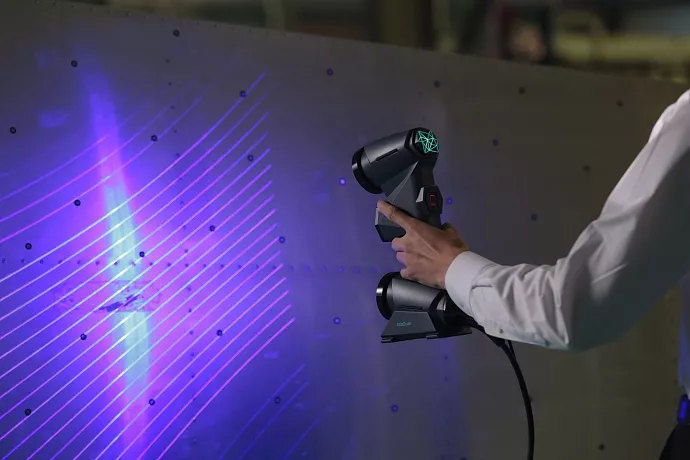

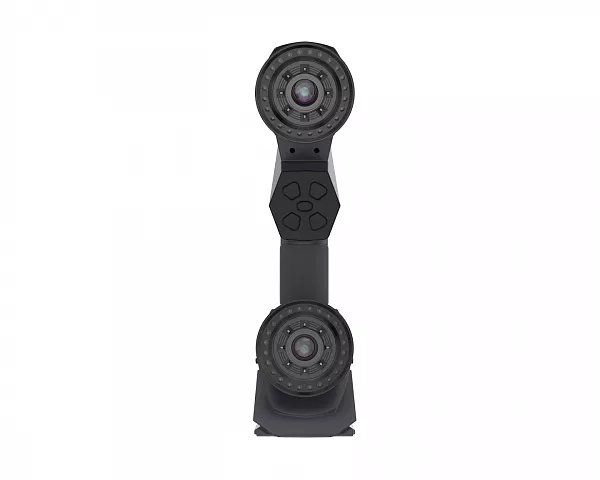

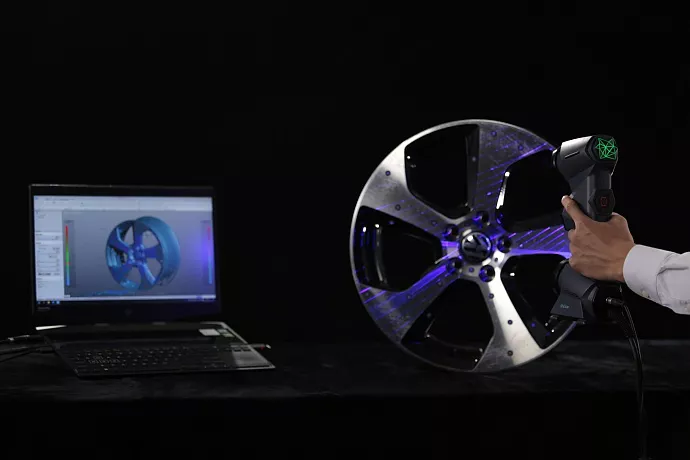

Ручной 3D‑сканер ZG AtlaScan для реверс-инжиниринга, 3D‑оцифровки и аддитивного производства

ZG Technology

3D-сканер ZG AtlaScan - внесен в Государственный реестр средств измерений РФ под номером 89780-23.

По сравнению с аналогами имеет значительно улучшенные аппаратные и программные характеристики. Широкие возможности сканирования сложных поверхностей позволяют быстро и качественно выполнять измерения в самых разнообразных условиях.

  • Три режима сканирования с 41 лазерной линией
  • Максимальная скорость сканирования — до 3 млн. измерений в секунду
  • Сверхточные измерения: разрешение до 0,01 мм и мощная оптимизация сетки для высокоточного отображения деталей
  • Первый 3D‑сканер в мире с функцией захвата отверстий
  • Интеллектуальный программный модуль для легкого сканирования различных поверхностей и специальный режим HDR для одновременного сканирования блестящих и матово-черных объектов

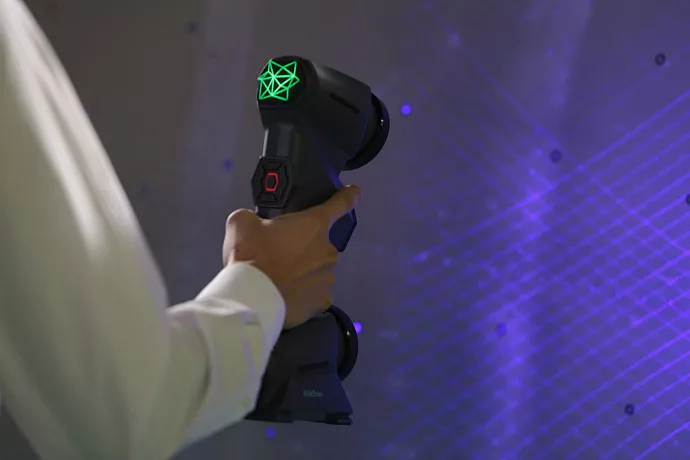

  • Цветовой индикатор фокусного расстояния для повышения производительности

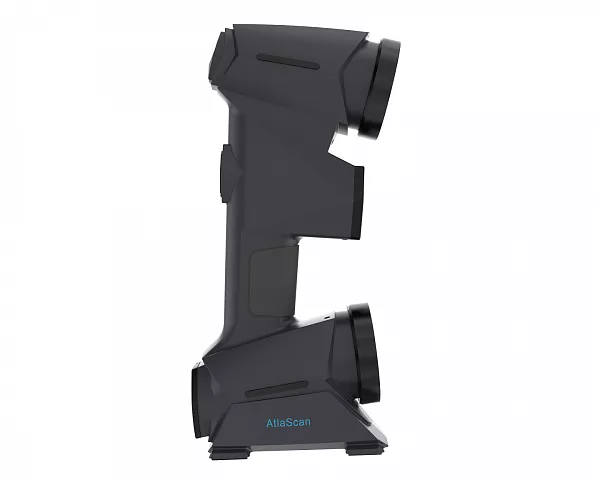

  • Эргономичный дизайн корпуса для более удобной работы с устройством

Закажите тестовое сканирование детали на вашем предприятии или посетите наш демозал в Москве.

Режим сканирования Стандартный режим Режим высокого разрешения
Скорость измерений 3 000 000 измерений в секунду 1 680 000 измерений в секунду
Зона сканирования до 600 х 550 мм до 240 × 230 мм
Источник света (класс лазера 2 – безопасный для глаз) 26 синих лазерных линий + 1 доп. линия 14 синих лазерных линий
Разрешение до 0,01 мм
Точность до 0,02 мм до 0,01 мм
Объемная точность 0,015 + 0,03 мм/м
Объемная точность с системой фотограмметрии PhotoShot 0,015 + 0,015 мм/м
Точность в режиме измерения отверстий до 0,02 мм
Объемная точность в режиме измерения отверстий 0,015 + 0,03 мм/м
Объемная точность в режиме измерения отверстий с системой фотограмметрии PhotoShot 0,015 + 0,015 мм/м
Расстояние до объекта 350 мм 200 мм
Глубина резкости 450 мм 200 мм
Максимальное расстояние до объекта 575 мм
Вес 1 кг
Размеры 295 х 135 х 75 мм
Подключение USB 3.0
Рабочая температура –20 ~ 40°C
Допустимая влажность (без конденсата) 10% – 90%
Форматы экспорта данных .stl,.obj,.ply,.txt,.xyz, .asc

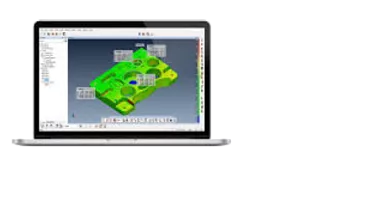

Совместимое ПО PointShape, 3D Systems (Geomagic Solutions), InnovMetric Software (PolyWorks), Dassault Systems (CATIA V5, SolidWorks), PTC (Pro/ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya,Softimage), Siemens (NX, Solid Edge) и др.
Гарантия 1 год
